| Modèle: | WB-OR-Bxxxx |
| Lieu d'origine : | Zhejiang, Chine (continentale) |
| Nom de la marque : | Télécommunications Web |
| Certificat: | CE, OIN, ROHS, GV |
| Forfait d'installation : | monté ou démonté |
| Épaisseur: | Profil de montage : 2,0 mm, autres 1,5 mm |
| Matériel: | Acier laminé à froid SPCC ou EG |
| Chargement statique : | 250kg |
| Surface: | Glaçage ou rides |
| Emballer: | Boîte en bois pour échantillon |
| Quantité: | |
|---|---|
WB-OR-Bxxxx
Webitelecomms
9403200000
Rack Ouvert à 4 Postes Avec Roues
Caractéristiques
Le cadre ouvert WB-OR-Bxxxx est assemblé pour l'installation d'appareils 19' dans des environnements protégés, sans exigence de données précises, montable en rack 19'.
Structure à quatre poteaux - possible avec une capacité de charge maximale jusqu'à 250 kg.
Habituellement utilisé pour les appareils de câblage de données.
Peut être boulonné directement au sol
Structure
Pièces en acier reliées par des vis.
la simplicité de construction offre au cadre une installation et un entretien faciles.

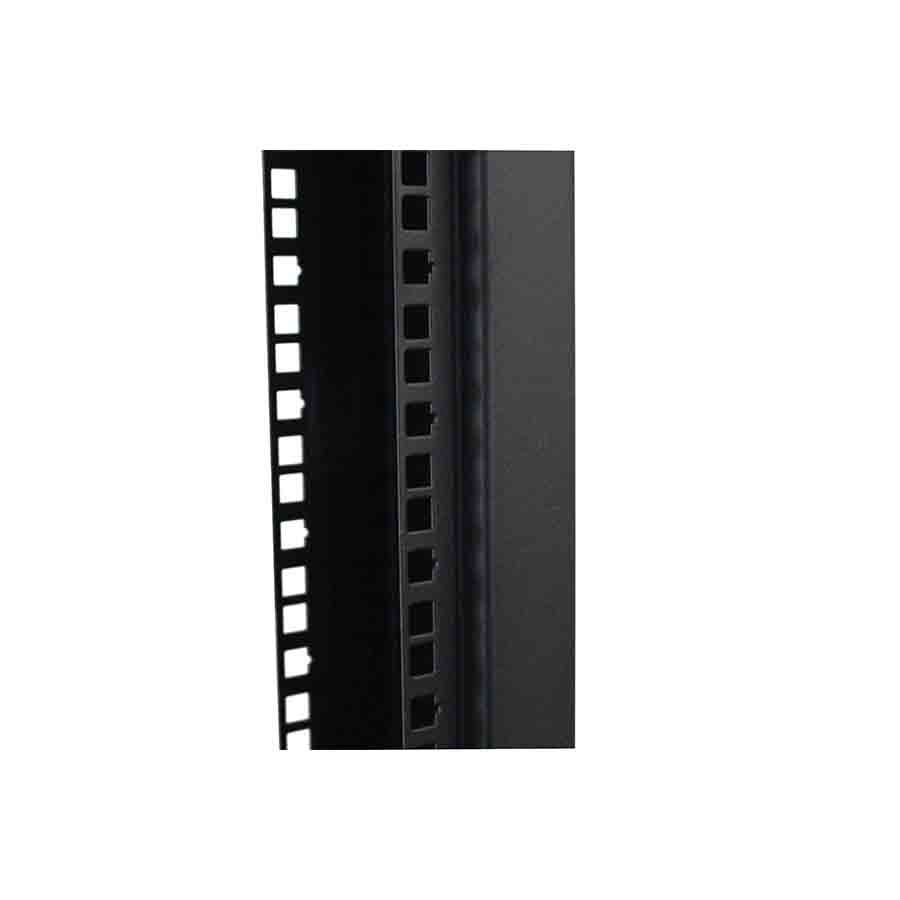

Les profils verticaux marqués en U offrent une charge maximale pour les appareils plus grands.
Accessoires
Cadre 2× avec rail de montage 19'. (revêtement en poudre)
4× roulettes mobiles (2 avec frein)
10 jeux de vis en cage M6 supplémentaires.
Montage du cadre
Pour garantir la charge maximale recommandée, il est nécessaire de répartir la charge de manière égale.
Il est nécessaire d'éviter toute charge du cadre sur un seul côté ou en un seul point.
Emballer
L'emballage démonté permet d'économiser 80 % du volume et permet un stockage pratique.
Boîte en carton neutre Webitelecoms emballée
Palette en contreplaqué pour les options
= Varie les spécifications en fonction des exigences particulières des clients =
Suggestions de tailles
Largeur : 600 mm
Profondeur : 600 mm, 800 mm, 900 mm
Hauteur : 12U, 15U, 18U, 22U, 27U,37U,39U,42U,etc.
Une taille personnalisée est disponible
Norme et matériaux :
Se conformer à
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92 et norme ETSI.
Finition de surface : dégraissage, décapage à l'acide, prévention de la rouille et parkerisation, nettoyage à l'eau pure, revêtement en poudre d'électricité statique
Matériels:Acier laminé à froid SPCC ou acier EG
Options de traitement : Polonais | Écorce d'orange (à grains fins / à grains ouverts)
Épaisseur: Matériaux SPCC 1,5 mm avant peinture
Max. Capacité de chargement :
-Chargement statique : 250KG
Couleur du corps :RAL9004 (noir) ; RAL7035 (gris), etc.
| NON. | Nom de la pièce | QTÉ | Unité | Matériels | Traitement |
| 1 | Socle | 2 | Morceau | Acier SPCC de 1,5 mm | Enduit de poudre |
| 2 | Rail/poteau | 4 | Morceau | Acier SPCC de 1,5 mm | Enduit de poudre |
| 3 | Connecteur de rail-A | 4 | Morceau | Acier SPCC de 1,5 mm | Enduit de poudre |
| 4 | Connecteur de rail-B | 2 | Morceau | Acier SPCC de 1,5 mm | Enduit de poudre |
| 5 | Vis M6x12 | 30 | Morceau | Acier au carbone | Zingué |
| 6 | Écrou à bride M6 | 8 | Morceau | Acier au carbone | Zingué |
| 7 | Roulettes | 4 | Morceau | - |

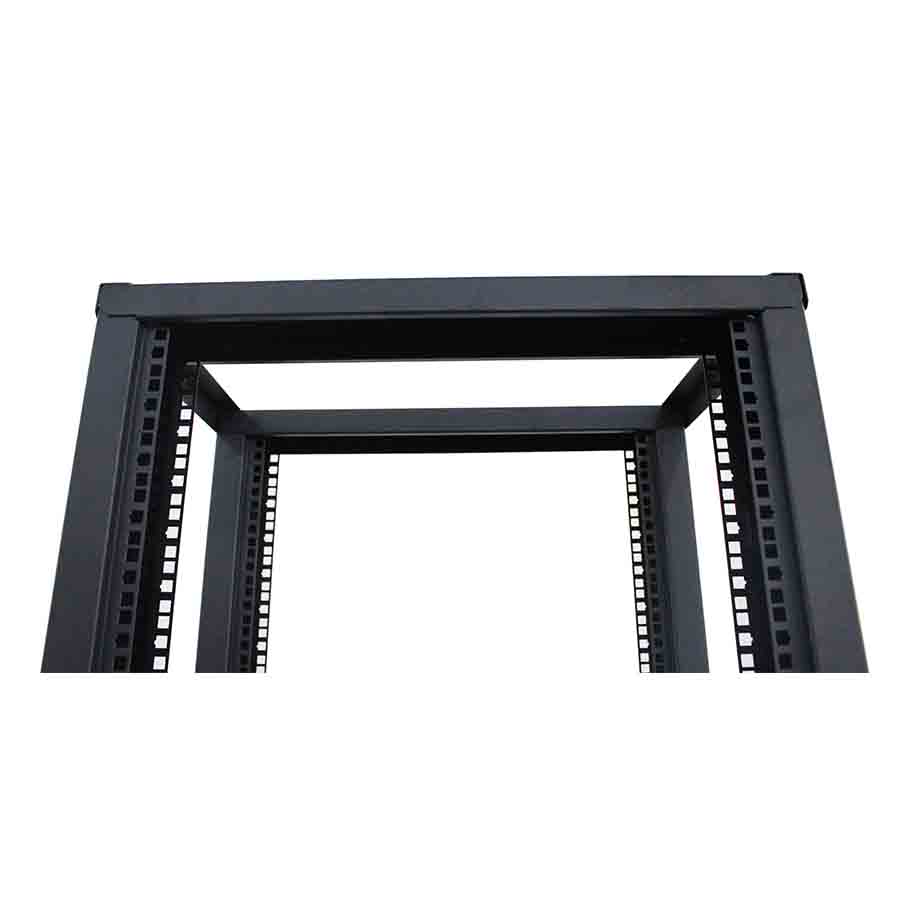

=Exemple de vue=
=Expédition et livraison =
Expédition | Note |
Exprimer | Porte à porte, très pratique, pas besoin de dédouanement ou de ramassage |
Par avion | D'aéroport à aéroport, vous devez effectuer le dédouanement et récupérer les marchandises à votre aéroport local. |
Par la mer | Port à port et vous devez effectuer le dédouanement et récupérer les marchandises à votre port local |
Webitelecoms prend de grands engagements pour photographier les produits sans aucune tricherie ni plagiat.
Liste des tailles
| Numéro de pièce. | Largeur | Profondeur | U | Hmm) |
| WB-OR-B6618 | 600 | 600 | 18 | 923 |
| WB-OR-B6622 | 22 | 1101 | ||
| WB-OR-B6627 | 27 | 1323 | ||
| WB-OR-B6632 | 32 | 1545 | ||
| WB-OR-B6637 | 37 | 1768 | ||
| WB-OR-B6642 | 42 | 1990 | ||
| WB-OR-B6645 | 45 | 2123 | ||
| WB-OR-B6647 | 47 | 2212 |
