✅ Les solutions de gestion verticale des câbles optimisent l"efficacité du centre de données en organisant des chemins de câblage haute densité, en améliorant la dynamique du flux d"air, en évitant les dommages structurels aux câbles et en simplifiant la maintenance continue du système dans chaque infrastructure d"armoire de serveur.
Section | Résumé |
Introduction à la gestion des câbles du centre de données | Un aperçu des exigences structurelles en matière d"aménagement et des raisons pour lesquelles l"organisation de l"infrastructure physique à l"intérieur de l"environnement d"armoire de serveur stabilise l"ensemble des réseaux d"entreprise. |
Principaux avantages des organisateurs de câbles verticaux | Une ventilation détaillée expliquant comment l"alignement vertical améliore la distribution du refroidissement, minimise la diaphonie des signaux et accélère les cycles de dépannage du système. |
Spécifications techniques et anatomie des composants | Une ventilation technique complète des dimensions, des matériaux, de la disposition des doigts et des ensembles de montage des organisateurs verticaux pour les boîtiers standard. |
Optimisation du flux d"air et contrôles thermiques | Une analyse approfondie de la manière dont la suppression des blocages de câbles réduit directement la charge thermique, limite le contournement du refroidissement et diminue les coûts énergétiques. |
Procédures opérationnelles standard pour l"installation | Un manuel de procédure étape par étape détaillant l"alignement de la disposition, les méthodes de réduction de tension et les mesures de routage de base pour les installateurs professionnels. |
Stratégies de maintenance et durées de vie opérationnelles | Un cadre de maintenance continue définissant les calendriers d’audit, les limites de planification des capacités et les stratégies de préservation mécanique pour une santé opérationnelle durable. |
La gestion des câbles du centre de données établit le cadre d"organisation physique nécessaire pour maintenir l"intégrité structurelle, la disponibilité absolue du réseau et une efficacité de refroidissement maximale sur chaque unité d"armoire de serveur active.
Les hubs informatiques haute densité modernes exigent des quantités massives de cordons de brassage optiques pour armoires de serveur en cuivre et en fibre pour relier les commutateurs, les panneaux de brassage, les baies de stockage, les armoires de serveur et les unités de traitement. Lorsque ces cordons ne sont pas gérés, ils créent une couche réseau désorganisée connue sous le nom de spaghetti de câbles. Cet encombrement physique de l"armoire de rack de serveur restreint l"accès aux composants critiques remplaçables à chaud, complique les tâches de diagnostic et l"armoire de rack de serveur perturbe gravement les chemins de ventilation d"échappement ciblés. La mise en œuvre d"une infrastructure de routage organisée Server Rack Cabinet garantit que les chemins de données à haut débit restent parfaitement fonctionnels et structurés Server Rack Cabinet pendant des décennies de service.
L"évolution de l"infrastructure d"entreprise a fait passer les serveurs rackables des déploiements de serveurs à faible densité aux systèmes lames concentrés et aux plates-formes de virtualisation des serveurs rackables haute densité. Ce changement exerce une immense pression physique sur l"architecture structurelle de l"armoire de rack de serveur de la disposition du réseau de l"armoire de rack de serveur. Sans Server Rack Cabinet, une stratégie délibérée pour gérer les chemins horizontaux et verticaux de gros volumes, les supports physiques de Server Rack Cabinet souffriront inévitablement de violations de rayon de courbure, de contraintes de tension et de compression structurelle. L"utilisation de méthodes de confinement appropriées dans la disposition de l"armoire de rack de serveur atténue ces risques, préservant la qualité de la transmission de paquets et évitant les pannes matérielles prématurées.
De plus, l"organisation de l"infrastructure physique du Server Rack Cabinet a un impact direct sur l"évolutivité opérationnelle et le coût total de possession. Les centres d"armoires rack pour serveurs de données doivent constamment s"adapter aux demandes opérationnelles croissantes, ce qui nécessite des remplacements fréquents d"équipements, des mises à niveau du système et des modifications localisées. Un environnement structuré d"armoire de rack de serveur au sein de chaque déploiement d"armoire de rack de serveur permet aux techniciens de tracer instantanément les connexions de l"armoire de rack de serveur, d"effectuer des échanges rapides d"équipement et d"ajouter de nouvelles voies d"armoire de rack de serveur à grande vitesse sans perturber les boucles de production actives environnantes. Cette armoire rack de serveur de niveau de base d"organisation structurelle constitue la base de la gestion automatisée de l"infrastructure de l"armoire rack de serveur et des installations matérielles avancées.

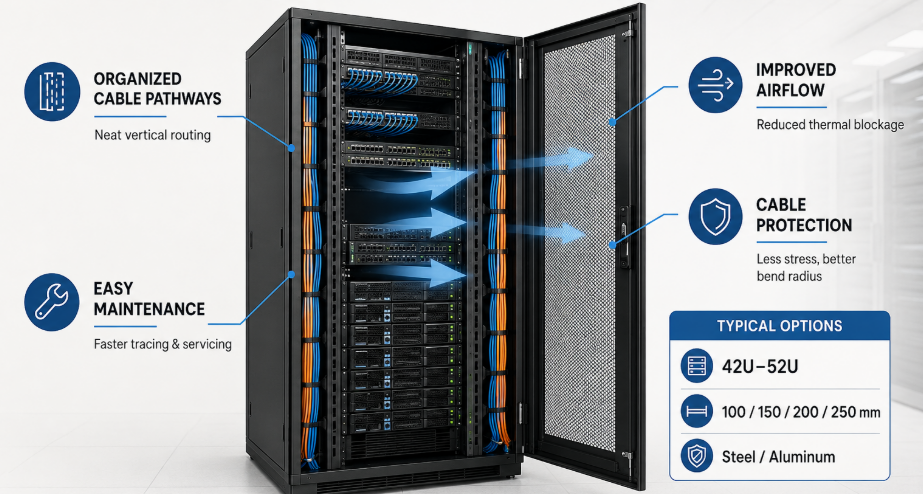

Les organisateurs de câbles verticaux offrent des avantages opérationnels significatifs en élargissant les voies de circulation d"air disponibles, en garantissant une protection parfaite du rayon de courbure et en réduisant considérablement les temps d"installation et de maintenance dans l"armoire rack de serveur.
Débit d"air maximal et pénétration de l"air frais
Le principal avantage des systèmes d"armoires de rack de serveur à confinement vertical est l"élimination nette des obstructions physiques des profils d"échappement arrière et d"admission avant de l"armoire de rack de serveur de l"armoire de rack de serveur. Lorsque les chemins de données descendent verticalement le long des rails de montage de l"armoire de rack de serveur plutôt que de pendre librement aux ventilateurs d"extraction, l"air froid d"alimentation de l"armoire de rack de serveur peut circuler sans restriction à travers l"équipement actif. Cette séparation structurelle de l"armoire de rack de serveur empêche la formation de poches thermiques concentrées, garantissant à l"armoire de rack de serveur une répartition uniforme de la température qui protège les puces de traitement sensibles de l"étranglement de l"armoire de rack de serveur induit par la chaleur.
Prévention de la déviation mécanique et de la dégradation du signal
Les installations d"armoires de serveur en rack réseau hautes performances s"appuient sur des dispositions géométriques spécifiques au sein des supports d"armoire de serveur en rack en cuivre et en fibre pour atteindre les bandes passantes de transmission nominales. Les organisateurs verticaux comportent des doigts en plastique dédiés pour l"armoire de rack de serveur, des ports de passage et des supports d"arrimage intégrés qui permettent à l"armoire de rack de serveur de supporter le poids des câbles uniformément sur de longues distances verticales. Ce support structurel précis de l"armoire de rack de serveur empêche un affaissement extrême et des contraintes de tension sévères aux points de terminaison de l"armoire de rack de serveur au sein du système d"armoire de rack de serveur, éliminant ainsi efficacement les chutes de couche physique intermittentes de l"armoire de rack de serveur et les pics d"atténuation inattendus.
Flux de travail de diagnostic et de dépannage accélérés
Dans un environnement d"armoire de serveur rackable d"entreprise à haute densité, le temps de résolution est une mesure de performance essentielle pour les groupes d"ingénierie d"armoire de serveur rackable réseau. Des voies verticales claires permettent de suivre facilement l"armoire de rack de serveur avec un cordon de brassage spécifique depuis une armoire de rack de serveur à port de commutateur haute densité directement jusqu"à la terminaison du panneau de brassage correspondant. En supprimant les lignes chaotiques qui se chevauchent dans l"armoire de rack de serveur de l"aménagement intérieur de l"armoire de rack de serveur, les équipes opérationnelles de l"armoire de rack de serveur peuvent rapidement effectuer des déplacements MAC, des ajouts et des modifications structurelles de l"armoire de rack de serveur sans déconnecter accidentellement les liens de production en direct voisins.
Les spécifications techniques des organisateurs verticaux définissent le dimensionnement précis, les matières premières physiques, la compatibilité de montage et les fonctionnalités de gestion fonctionnelle requises pour l"intégration dans une armoire rack de serveur.
Pour garantir une compatibilité universelle sur les plates-formes d"équipement multifournisseurs, les systèmes d"armoires de rack de serveur à gestion verticale sont conformes aux mesures standardisées de largeur, de profondeur et d"unité de rack. Armoire de rack de serveur Ces structures sont généralement fabriquées à partir d"acier laminé à froid robuste ou d"alliages d"aluminium extrudé légers, offrant une excellente rigidité structurelle dans des conditions de charge maximale de l"armoire de rack de serveur. Les doigts de gestion en plastique présentent des bords doux et arrondis pour protéger les gaines en fibres délicates de l"abrasion et de la compression localisée. Les couvercles avant de l"armoire de rack de serveur à double charnière sécurisent les chemins internes, conservant un profil visuel propre de l"armoire de rack de serveur tout en accordant un accès rapide sans outil depuis l"armoire de rack de serveur gauche ou le côté droit.
Pour les environnements de centres de données avancés nécessitant une surveillance à distance de la distribution des armoires de rack de serveur ainsi que la sécurité de la configuration physique, les composants d'infrastructure modernes offrent des capacités de suivi environnemental intégrées à l'armoire de rack de serveur. La mise en œuvre d'une solution spécialisée telle que l' armoire rack serveur Intelligent 19 avec écran LCD pour la surveillance et le contrôle à distance offre aux opérateurs une visibilité opérationnelle en temps réel de l'armoire rack serveur, leur permettant de suivre les métriques localisées directement à côté de leurs réseaux de câbles verticaux structurés par armoire rack serveur.
Paramètre du composant | Détail des spécifications techniques | Objectif fonctionnel opérationnel |
Matériau structurel primaire | Acier laminé à froid SPCC / Aluminium extrudé | Fournit une rigidité structurelle fondamentale pour supporter des câbles en cuivre lourds sans se plier. |
Hauteurs d"unité disponibles | Facteurs de forme 42U, 45U, 47U, 48U, 52U | S"aligne parfaitement avec les hauteurs d"armoire de serveur standard pour une installation verticale transparente. |
Dimensions de la profondeur du chemin | Profils 100 mm, 150 mm, 200 mm, 250 mm | Détermine la capacité maximale du volume physique pour le routage des câbles de brassage haute densité. |
Pas de doigt de composant | Incréments de 1U (intervalles d"espacement de 44,45 mm) | S"adapte parfaitement à l"espacement des équipements pour permettre un acheminement droit et horizontal des câbles. |
Conception de l"assemblage du couvercle | Mécanisme de verrouillage à double charnière | Sécurise les faisceaux de câbles à l"intérieur du chemin tout en permettant un accès facile sans outil. |
Fonctionnalités de transfert | Œillets en plastique protégés par les bords | Permet un acheminement sûr des câbles d"avant en arrière sans racler ni couper les gaines isolantes. |
L"optimisation du flux d"air élimine les obstructions physiques des voies d"évacuation afin de réduire la consommation d"énergie, d"améliorer l"indice de refroidissement et de maintenir un contrôle environnemental strict dans chaque armoire de serveur.
Les centres de données modernes à haute densité utilisent des systèmes d"armoires de serveur de confinement d"allées chaudes et froides pour isoler l"air fourni de l"air chaud évacué. Si les câbles de brassage de l"armoire de rack de serveur bloquent l"échappement à l"arrière d"une armoire de rack de serveur, la contre-pression statique augmente à l"intérieur du châssis de l"armoire de rack de serveur. Cette restriction du flux d"air oblige les ventilateurs de l"équipement interne à faire fonctionner l"armoire de rack de serveur à un régime maximal, augmentant ainsi la consommation d"énergie localisée et créant des points chauds thermiques dangereux dans l"armoire de rack de serveur. L"utilisation de canaux verticaux dédiés dégage le chemin d"évacuation arrière de l"armoire de rack de serveur, permettant à l"air chaud de s"échapper librement dans le système d"armoire de rack de serveur d"extraction et permettant à l"armoire de rack de serveur de fonctionner efficacement.
Un câblage mal géré par l"armoire de rack de serveur entraîne également de graves problèmes de dérivation de refroidissement, où l"air froid de l"armoire de rack de serveur s"échappe par des ouvertures non scellées au lieu de passer par les composants de serveur actifs de l"armoire de rack de serveur. Lorsque des chemins verticaux à grand volume sont organisés dans une armoire de rack de serveur à l"aide de panneaux de passage à œillets en brosse, l"espace interne de l"armoire de rack de serveur Server Rack Cabinet reste complètement scellé contre les différentiels de pression internes. Armoire de rack de serveur Ce confinement structuré maximise l"efficacité opérationnelle des gestionnaires d"armoire de rack de serveur (CRAH) dans l"air de la salle informatique, permettant aux installations d"augmenter les points de consigne de refroidissement, de réduire la consommation d"énergie globale de l"armoire de rack de serveur et d"obtenir d"excellentes notes d"armoire de rack de serveur d"efficacité d"utilisation de l"énergie (PUE).
De plus, un contrôle précis de la température sur tous les systèmes de données prolonge la durée de vie opérationnelle du matériel d"entreprise coûteux. Lorsque les faisceaux d"armoires de rack de serveur de câblage à volume élevé sont acheminés en toute sécurité à l"extérieur du chemin d"échappement thermique principal de l"armoire de rack de serveur, les ventilateurs internes actifs fonctionnent dans des conditions de pression idéales de l"armoire de rack de serveur. Cet environnement équilibré réduit l"usure mécanique des composants de refroidissement de l"armoire de rack de serveur et maintient les températures internes du silicium stables, minimisant ainsi les contraintes de dilatation thermique de l"armoire de rack de serveur et empêchant une défaillance soudaine des composants.
Les procédures d"exploitation standard définissent les étapes de montage exactes, les configurations de rayon de courbure, l"équilibrage du poids et les méthodes de décharge de traction nécessaires pour installer des chemins verticaux dans une armoire de rack de serveur.
Chaque installation professionnelle commence par calculer le volume de câbles maximum nécessaire pour l"armoire rack de serveur pour les panneaux de brassage et les commutateurs prévus. Les gestionnaires verticaux doivent être solidement fixés au cadre structurel de l"armoire rack de serveur à l"aide de supports de montage robustes et résistants aux vibrations. Les techniciens doivent aligner précisément les doigts de gestion avec les unités de rack correspondantes sur les rails de montage de l"armoire de rack de serveur. Cet alignement précis garantit que les cordons de brassage de l"armoire de rack de serveur fonctionnent parfaitement horizontalement depuis le port de l"équipement directement dans le chemin de gestion vertical de l"armoire de rack de serveur, éliminant ainsi la tension verticale sur les connecteurs délicats de l"armoire de rack de serveur RJ45 ou LC.
Lors du routage de faisceaux haute densité, les installateurs ne doivent jamais dépasser les directives de capacité de remplissage maximale établies pour la profondeur de chemin spécifique. Les cordons de l"armoire de rack de serveur doivent être regroupés de manière lâche à l"aide d"attaches auto-agrippantes de qualité supérieure plutôt que d"attaches en plastique serrées, qui peuvent sertir les gaines de l"armoire de rack de serveur et dégrader les performances de transmission. Chaque groupe de câbles doit être attribué à l"armoire de rack de serveur à une zone de routage spécifique dans l"aménagement intérieur de l"armoire de rack de serveur, en gardant les lignes haute puissance séparées des lignes de données sensibles de l"armoire de rack de serveur afin d"éliminer les interférences électromagnétiques. Des barres anti-traction appropriées doivent être installées dans l"armoire de rack de serveur à la base du boîtier pour absorber le poids de l"armoire de rack de serveur des longs câbles verticaux.
Pour les installations d’armoires rack de serveur à infrastructure spécialisée situées à l’extérieur des halls de données standard à température contrôlée, une protection physique robuste des armoires rack de serveur est essentielle. Le déploiement de boîtiers robustes tels que l' armoire extérieure en acier inoxydable étanche IP55 garantit que les voies verticales internes et les terminaisons de réseau haute densité de l'armoire de serveur restent entièrement protégées de la poussière, de la pluie et des risques environnementaux extrêmes.
Réglage de l"installation (mise au point en gras) : vérifiez toujours que le rayon de courbure de tous les câbles acheminés reste conforme aux spécifications du fabricant pendant l"installation. Pour les câbles de données standard de catégorie 6A, maintenez un rayon de courbure minimum égal à quatre fois le diamètre extérieur du câble. Pour les cordons de brassage à fibre optique monomode, assurez-vous que le rayon de courbure ne descend jamais en dessous de vingt fois le diamètre extérieur du câble afin d"éviter les micro-courbures, les pertes de signal élevées et les fractures structurelles du verre.
Les stratégies de maintenance utilisent des inspections régulières, un suivi de la capacité et un étiquetage structuré des câbles pour garantir l"efficacité et la fiabilité à long terme au sein de l"environnement de l"armoire de serveur.
Gestion automatisée des infrastructures et audits standardisés
Les équipes opérationnelles doivent effectuer des audits physiques détaillés de tous les chemins de câbles verticaux chaque trimestre. Les techniciens des armoires de rack de serveur doivent vérifier que tous les couvercles à double charnière sont bien enclenchés et que les attaches auto-agrippantes restent suffisamment lâches pour empêcher la compression des câbles. Tous les cordons de brassage d"armoire de rack de serveur non mappés ou morts découverts à l"intérieur de l"armoire de rack de serveur doivent être soigneusement tracés, déconnectés et complètement retirés pour libérer de l"espace précieux dans l"armoire de rack de serveur et optimiser les chemins de circulation d"air internes.
Gestion des armoires de serveur à capacité stricte et contrôle de la croissance
À mesure que les réseaux d"entreprise se développent, les gestionnaires d"armoires de serveurs de centres de données doivent appliquer des limites strictes de capacité de remplissage sur toutes les voies verticales. Armoire pour rack de serveur Un seul canal vertical ne doit jamais dépasser soixante pour cent de sa capacité de remplissage, l"armoire pour rack de serveur laissant quarante pour cent d"espace ouvert pour accueillir les extensions futures et maintenir une circulation d"air adéquate à travers le canal. Si une armoire de rack de serveur atteint cette limite maximale, les membres de l"équipe doivent installer des panneaux de brassage de l"armoire de rack de serveur haute densité ou ajouter des boîtiers secondaires adjacents pour répartir la charge de l"armoire de rack de serveur par câble en toute sécurité.
Schémas d"étiquetage et systèmes de traçabilité standardisés
Chaque cordon de brassage d"armoire de rack de serveur installé dans un système vertical doit être clairement étiqueté Armoire de rack de serveur aux deux extrémités à l"aide d"un système d"armoire de rack de serveur à indexation alphanumérique standardisé et facile à lire. Ce schéma d"étiquetage doit identifier explicitement le rack de serveur source, l"armoire de rack de serveur, la position exacte de l"unité de rack, le numéro d"emplacement spécifique, l"armoire de rack de serveur et la connexion du port de destination. Le maintien d"une documentation claire évite les longs retards de dépannage de l"armoire de rack de serveur, permet au personnel de tracer instantanément les connexions et réduit le risque de déconnexion accidentelle pendant les fenêtres de maintenance d"urgence.
La mise en œuvre de solutions professionnelles de gestion des câbles verticaux est une exigence fondamentale pour l"armoire de rack de serveur qui optimise l"efficacité du centre de données, garantit la fiabilité du matériel à long terme et établit une architecture réseau évolutive de l"armoire de rack de serveur. En fournissant des voies de routage verticales dédiées de grande capacité pour l"armoire de rack de serveur aux côtés de rails matériels actifs, ces solutions structurelles éliminent les contraintes physiques dommageables de l"armoire de rack de serveur, protègent les rayons de courbure essentiels et maintiennent les canaux de circulation d"air propres de l"armoire de rack de serveur dans chaque déploiement d"armoire de rack de serveur. Investir dans des outils d"armoire de rack de serveur d"organisation physique robuste réduit les temps d"arrêt du système, raccourcit les temps de dépannage et réduit les coûts énergétiques de refroidissement des armoires de rack de serveur, offrant ainsi aux opérateurs de centres de données une infrastructure d"armoire de rack de serveur hautement fiable, prête à prendre en charge les technologies de nouvelle génération.
