Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2025-02-16 origine:Propulsé
Lors de la construction ou de la gestion d'un réseau, la compréhension des différents composants impliqués est essentiel pour un fonctionnement fluide. Deux composants clés qui se présentent souvent dans les conversations sur la mise en réseau sont le commutateur réseau et le panneau de mise . Bien que les deux servent des rôles importants dans la gestion de l'infrastructure réseau, ce sont des dispositifs fondamentalement différents à des fins distinctes.
Cet article explorera les différences entre un commutateur réseau et un panneau de correctif, leurs fonctions et comment choisir entre les deux en fonction de vos besoins. De plus, nous répondrons aux questions courantes entourant leur utilisation et leur compatibilité dans les configurations de réseau.

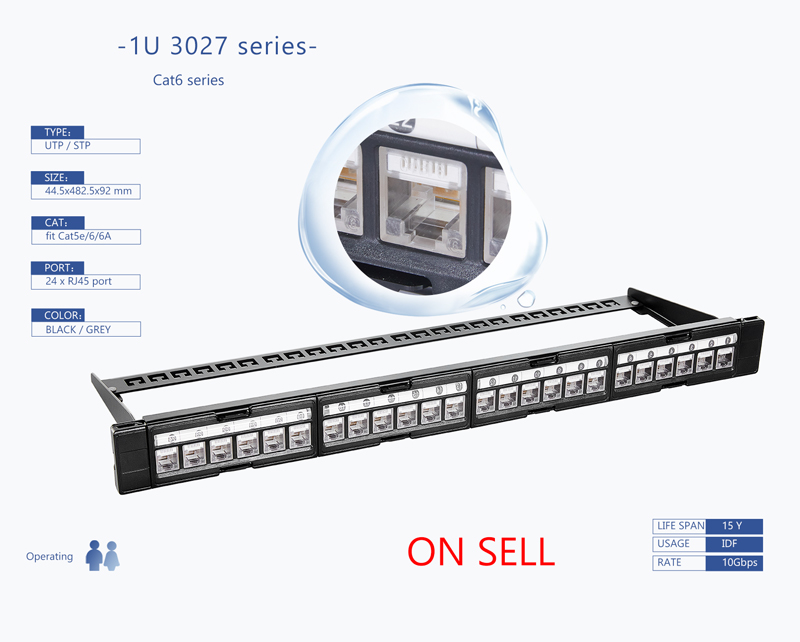

Un panneau de correction est un appareil passif utilisé dans les configurations de réseau pour gérer et organiser les câbles. Il agit comme un point central où divers câbles de réseau (comme Ethernet ou des câbles à fibre optique) sont terminés. Les panneaux de patch fournissent des ports auxquels les câbles entrants peuvent être connectés, et ils aident à garder les câbles organisés et facilement accessibles. En centralisant les connexions en un seul endroit, les panneaux de correctifs permettent aux administrateurs de réseau de reconfigurer les connexions sans interagir directement avec les appareils auxquels ils sont connectés.
Les panneaux de correctifs sont disponibles dans différentes configurations en fonction des types de câbles qu'ils gèrent. Par exemple, les panneaux de patch Ethernet sont généralement utilisés avec des câbles à paires torsadées, tandis que les panneaux de patch à fibre sont utilisés avec des câbles à fibre optique. Ces appareils sont souvent montés sur des racks et peuvent être utilisés dans des environnements de réseautage à petite ou à grande échelle.
Caractéristiques clés des panneaux de patch:
Organisation centralisée : les panneaux de correctifs permettent une organisation facile des câbles de réseau, simplifiant l'installation, la maintenance et le dépannage.
Dispositif passif : les panneaux de correctifs n'achevent pas activement les données. Ils servent de point de connexion physique pour les câbles.
Flexibilité modulaire : de nombreux panneaux de patch prennent en charge les systèmes modulaires, ce qui signifie que vous pouvez modifier ou mettre à niveau les ports en fonction des différents besoins de réseautage.
Types de panneaux de patch:
Panneaux de patch réseau : généralement utilisés pour les connexions Ethernet à base de cuivre (par exemple, Cat5e, Cat6, Cat6a).
Panneaux de patch en fibre : Conçu pour les câbles à fibre optique, qui prennent en charge la transmission des données plus rapide sur de longues distances par rapport aux câbles de cuivre.
Un commutateur réseau est un périphérique de mise en réseau actif utilisé pour transférer les données entre les appareils dans un réseau. Les commutateurs fonctionnent à la couche 2 (couche de liaison de données) ou la couche 3 (couche réseau) du modèle OSI, ce qui signifie qu'elles sont responsables de la réalisation de trafic entre les périphériques connectés en fonction des adresses MAC (couche 2) ou des adresses IP (couche 3). Essentiellement, les commutateurs agissent en tant que gestionnaires du trafic, garantissant que les données atteignent sa destination correcte dans le réseau.
Contrairement aux panneaux de patch, les commutateurs sont des dispositifs dynamiques qui gèrent le flux de données en temps réel. Lorsqu'un appareil envoie des données, le commutateur examine l'adresse de destination et transmet les données au port approprié, en s'assurant que seuls les appareils pertinents reçoivent les données.
Caractéristiques clés des commutateurs réseau:
Routage du trafic : les commutateurs facilitent la communication entre les périphériques dans le même réseau en transmettant des données en fonction de l'adresse Mac ou IP.
Appareil actif : les commutateurs nécessitent une alimentation et gérer activement le flux de données dans le réseau.
Plusieurs ports : les commutateurs ont plusieurs ports auxquels des appareils tels que les ordinateurs, les serveurs, les imprimantes et d'autres périphériques en réseau peuvent se connecter.
Géré vs non géré : les commutateurs sont disponibles en deux catégories principales: commutateurs gérés et commutateurs non gérés . Les commutateurs gérés offrent des fonctionnalités plus avancées telles que la surveillance du réseau, la sécurité et la configuration, tandis que les commutateurs non gérés sont plus basiques et nécessitent peu ou pas de configuration.
Types de commutateurs réseau:
Commutateurs Ethernet : utilisés pour les réseaux câblés traditionnels avec des câbles Ethernet.
Poe (Power Over Ethernet) Commutateurs : Fournissez à la fois l'alimentation et les données aux appareils connectés comme les caméras IP, les téléphones et les points d'accès.
Commutateurs de fibres : utilisés dans les réseaux avec des câbles à fibre optique pour la transmission de données à grande distance à grande distance.
Bien que les panneaux de correctifs et les commutateurs de réseau soient essentiels pour un réseau fonctionnel, leurs rôles sont assez différents.
| Interrupteur | de panneau de mise en | œuvre |
|---|---|---|
| Fonction | Organise et gère les connexions du réseau physique. | Achemine les données entre les périphériques réseau. |
| Taper | Dispositif passif (ne nécessite pas d'énergie). | Dispositif actif (nécessite de la puissance pour fonctionner). |
| Flux de données | Aucun flux de données, connexion purement physique. | Faire avancer activement les données en fonction des adresses. |
| Utiliser | Utilisé pour la gestion des câbles et la facilitation des connexions faciles. | Utilisé pour permettre la communication entre les appareils sur le réseau. |
| Ports | Fournit plusieurs ports pour la terminaison du câble. | Fournit plusieurs ports pour la connectivité de l'appareil. |
| Norme de câblage | Disponible pour diverses normes comme Cat5e, Cat6, Fibre. | Disponible pour différents types de connexions réseau telles que Ethernet ou Fibre. |
| Entretien | Nécessite des contrôles réguliers pour s'assurer que les câbles sont correctement résiliés. | Nécessite une surveillance du trafic et de la configuration pour des performances optimales. |
Fonctionnalité : Un panneau de correction est un outil de gestion du câble, tandis qu'un commutateur est un gestionnaire de trafic qui achemine les données entre les appareils.
Alimentation : un commutateur nécessite de la puissance pour fonctionner, mais un panneau de mise en œuvre ne le fait pas.
Gestion des données : les panneaux de correctifs ne gèrent pas les données - ils ne gèrent que la connexion physique des câbles, tandis que les commutateurs acheminent activement les données en fonction des adresses Mac / IP.
Échelle du réseau : les panneaux de correctifs sont souvent utilisés dans des réseaux plus grands pour aider à l'organisation des câbles, tandis que les commutateurs sont utilisés pour créer ou gérer la communication entre les appareils d'un réseau.
Lorsque vous décidez d'utiliser un panneau de correction ou un commutateur, il est crucial de comprendre le rôle de chaque dispositif par rapport à la transmission des données.
Les commutateurs gèrent activement la transmission des données . Ils garantissent que les paquets de données sont envoyés au bon périphérique de destination du réseau. Les commutateurs fournissent un routage actif et dynamique des données, ce qui signifie qu'ils décident comment les données circulent entre les appareils.
Les panneaux de patch , en revanche, ne transmettent pas les données . Ils fournissent simplement des ports physiques où les câbles de réseau peuvent être terminés, permettant aux appareils d'être connectés de manière pratique et organisée.
Si votre objectif est de diriger le trafic réseau (c.-à-d. Envoyez des données entre les ordinateurs, les serveurs et autres appareils), un commutateur est le composant nécessaire. Si vous avez simplement besoin d' organiser des câbles et de fournir un accès facile aux connexions, un panneau de correction est l'outil à utiliser.
Dans les réseaux plus grands, en particulier ceux des centres de données ou des environnements de bureau, l'organisation des câbles est cruciale pour maintenir une configuration propre, efficace et facilement gérable.
Les panneaux de patch sont spécialement conçus pour organiser les câbles réseau. Ils aident à éviter l'encombrement du câble et à faciliter la gestion des modifications des connexions réseau. Les panneaux de correctifs facilitent la réacheminement ou le remplacement des câbles, ce qui en fait un outil précieux pour maintenir l'infrastructure du réseau.
Les commutateurs , bien que essentiels pour permettre la communication, ne jouent pas de rôle dans l'organisation des câbles. Bien qu'ils autorisent les appareils à se connecter et à communiquer, le câblage réel doit être géré par un panneau de mise en jeu ou un appareil similaire.
Pour les réseaux à grande échelle avec un nombre significatif de câbles, un panneau de correction est un must pour gérer les connexions physiques, tandis que le commutateur garantira que les données sont correctement acheminées entre les appareils.
En résumé, un commutateur de réseau et un panneau de correction servent des rôles complémentaires mais distinctement différents dans un réseau. Un commutateur est un appareil actif qui gère et achemine les données entre les appareils, tandis qu'un panneau de correction est un outil passif utilisé pour organiser et centraliser les câbles. Un panneau de mission aide à simplifier la gestion des câbles, ce qui facilite la maintenance et le dépannage des connexions, tandis qu'un commutateur est nécessaire pour garantir que les données sont envoyées à la bonne destination.

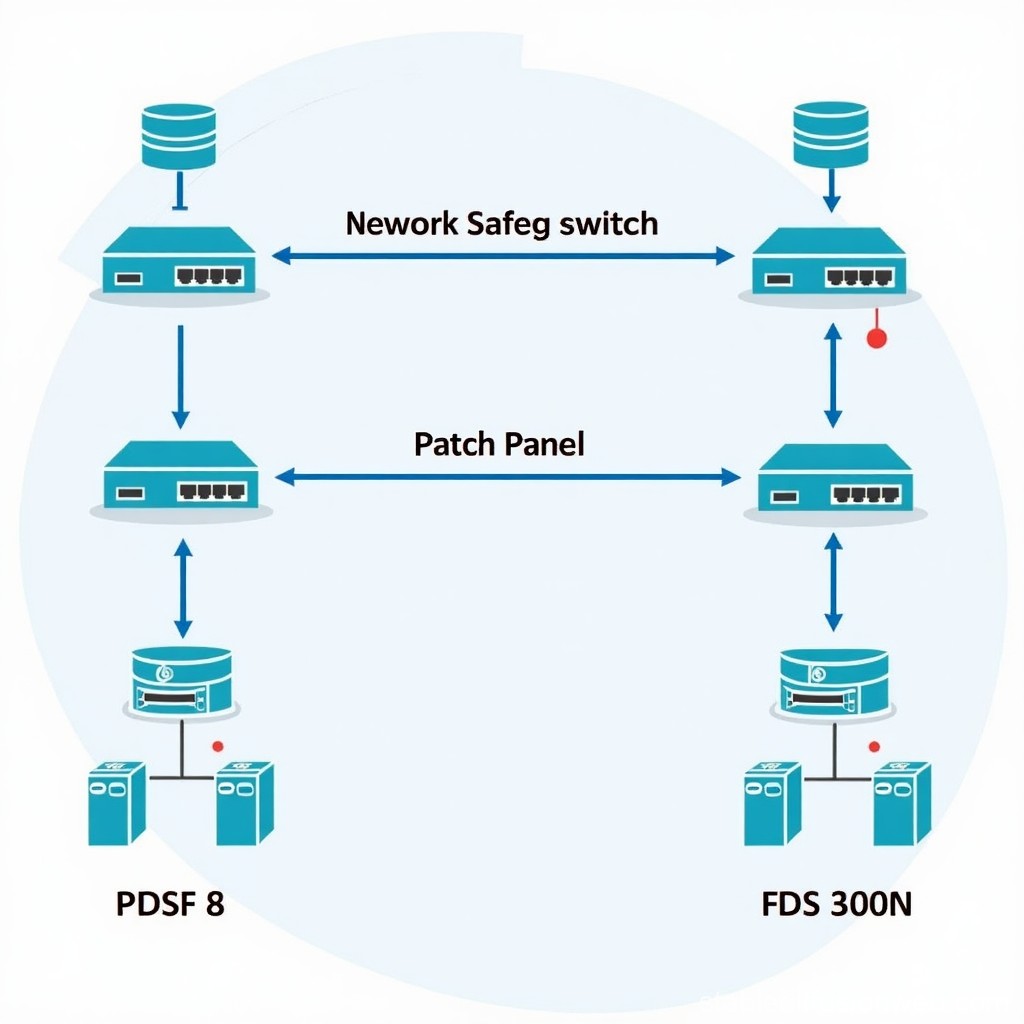

Lors de la configuration d'un réseau, les deux appareils sont souvent utilisés ensemble. Le panneau de correction organise et termine les connexions physiques et le commutateur achemine les données sur ces connexions. Le bon choix dépend de vos besoins en réseau spécifiques: si vous vous concentrez sur le routage des données, allez avec un commutateur; Si votre priorité est d'organiser vos câbles, un panneau de correctif est ce dont vous avez besoin.
Un panneau de mise en œuvre est-il le même qu'un commutateur?
Non, un panneau de correction est un appareil passif qui organise et gère les câbles, tandis qu'un commutateur est un appareil actif qui achemine les données entre les appareils dans un réseau.
Un panneau de mise en œuvre est-il un interrupteur non géré?
Non, un panneau de correction n'est pas du tout un interrupteur. Il s'agit d'un dispositif de gestion du câble, tandis qu'un commutateur est utilisé pour diriger le trafic de données. Un panneau de correction ne gère pas le flux de données.
Quel est l'intérêt d'un panneau de correctif?
Un panneau de correctif aide à organiser et à gérer les câbles réseau. Il sert d'emplacement central où les câbles entrants peuvent être terminés, ce qui facilite la gestion des connexions et le dépannage des problèmes du réseau.
Pouvez-vous connecter un commutateur à un panneau de mise en jeu?
Oui, un commutateur peut être connecté à un panneau de correction. Le panneau de correction gérera les connexions physiques des câbles et le commutateur gérera le trafic de données entre les périphériques connectés.
