Vous êtes-vous déjà demandé si vous pouvez brancher un PDU sur un UPS? C'est une question courante. Comprendre comment les systèmes PDUS et UPS fonctionnent ensemble est essentiel pour les centres de données et les salles de serveurs. Dans cet article, nous explorerons s'il est sûr et pratique de brancher un PDU sur un UPS.
Définition: Une unité de distribution d'alimentation (PDU) est un appareil utilisé pour distribuer une puissance électrique à plusieurs appareils à partir d'une seule source.
Importance dans la distribution de puissance: les PDU sont cruciaux pour gérer et distribuer efficacement la puissance dans les environnements informatiques. Ils aident à s'assurer que l'équipement obtient la puissance nécessaire et empêche les surcharges en offrant différentes options de sortie, telles que celles standard et à haute amplification. Les PDU peuvent également surveiller la consommation d'électricité, fournissant des données de charge en temps réel pour éviter de surcharger les circuits et garantir que l'équipement reste propulsé pendant les périodes à forte demande.

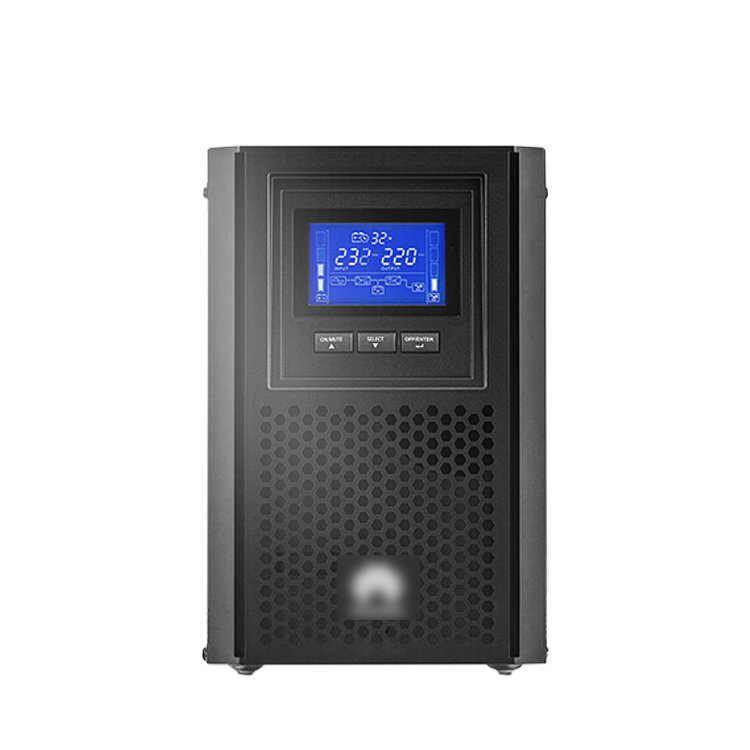

Définition: Un UPS, ou alimentation sans interruption, est un système d'alimentation de sauvegarde conçu pour fournir de l'électricité pendant les pannes de courant.
Rôle dans la prévention des interruptions d'énergie: l'onduleur protège les appareils critiques en fournissant une puissance de sauvegarde lorsque la principale source d'alimentation échoue. Il conditionne également la puissance entrante, filtrant les pointes et les surtensions qui pourraient nuire à l'équipement sensible. Cela garantit un fonctionnement continu pour les dispositifs vitaux, empêchant les temps d'arrêt et la perte de données dans des environnements critiques de mission comme les centres de données.
Oui, vous pouvez brancher un PDU sur un UPS, mais certains facteurs doivent être pris en compte pour garantir que la configuration fonctionne efficacement.
L'UPS agit comme la principale source de puissance. Il alimente le PDU, qui distribue ensuite la puissance des appareils qui lui sont connectés. Cette configuration aide à gérer la distribution d'énergie tout en maintenant les appareils protégés lors des pannes de courant.
Capacité et sortie de l'onduleur: Assurez-vous que les UPS peuvent gérer la charge de puissance totale du PDU et des appareils connectés. Si les UPS ne peuvent pas fournir suffisamment de puissance, cela pourrait entraîner des surcharges ou une sauvegarde inadéquate lors d'une panne.
La compatibilité de l'ampérage et de la tension de PDU: vérifiez les cotes d'ampérage et de tension des UPS et du PDU. Ils doivent correspondre pour éviter les dommages potentiels ou la distribution de puissance inefficace.
Types de dispositifs connectés: les périphériques branchés sur le PDU ne doivent pas dépasser la capacité de PDU. Assurez-vous que la puissance de chaque appareil doit s'aligner sur ce que le PDU et l'onduleur peuvent fournir.
Exemple de configuration d'alimentation pour PDU et UPS:
| Type de périphérique | Évaluation d'ampérage PDU | CAPACITÉ UPS FEAUCOUP |
|---|---|---|
| Petits serveurs | 10A | 1000va |
| Équipement de réseautage | 5A | 500VA |
| Tableaux de stockage | 20A | 2000va |
L'utilisation d'une unité de distribution d'énergie (PDU) avec une alimentation (UPS) sans interruption peut améliorer l'efficacité et la fiabilité de votre configuration d'alimentation. Voici pourquoi cela a du sens:
Lorsque vous connectez un PDU à vos UPS, vous pouvez étendre le nombre d'appareils que vous pouvez alimenter. Les unités UPS ont généralement un nombre limité de points de vente, souvent juste assez pour l'équipement critique. Un PDU augmente le nombre de prises disponibles, vous permettant d'alimenter plusieurs appareils sans surcharger les UPS.
Un PDU vous aide à organiser les connexions d'alimentation, en réduisant l'encombrement du câble. Au lieu d'avoir plusieurs bandes d'alimentation ou cordons emmêlées autour de votre équipement, un PDU fournit une solution centralisée. Cela facilite la gestion des câbles, l'amélioration du flux d'air et la réduction du risque de surchauffe.
En utilisant un PDU, vous vous assurez que vos appareils reçoivent de l'énergie de manière sûre et efficace. De nombreux PDU ont des disjoncteurs intégrés pour protéger votre équipement des surtensions et des surcharges d'alimentation. Cela peut éviter d'endommager l'électronique sensible et éviter les temps d'arrêt inutiles.
Les PDU, en particulier les modèles mesurés et commutés, permettent la surveillance et le contrôle à distance des appareils connectés. Avec des fonctionnalités telles que SNMP ou les interfaces Web, vous pouvez vérifier la consommation d'énergie en temps réel et effectuer des ajustements de n'importe où. Si nécessaire, vous pouvez vous rendre à distance de débouchés, vous évitant d'avoir besoin d'accéder physiquement à l'équipement.
Assurez-vous que les UPS peuvent gérer la charge à partir du PDU et des périphériques connectés:
avant de connecter le PDU, confirmez que l'onduleur a une capacité suffisante pour gérer la charge d'alimentation du PDU et les périphériques qui y sont branchés. Si la puissance totale dépasse la capacité de l'UPS, elle peut entraîner une défaillance ou des dommages de puissance.
Spécifications UPS et PDU:
Vérifiez toujours les cotes AMP et la compatibilité de tension entre l'onduleur et le PDU. Les PDU ont généralement plusieurs prises, chacune prenant en charge une ampérage spécifique, alors assurez-vous que les UPS peuvent fournir suffisamment de puissance pour prendre en charge tous les équipements connectés sans dépasser la cote de puissance.
Le risque de surcharge:
surcharger les UPS ou PDU est l'un des principaux risques. Cela peut se produire lorsque trop de périphériques sont branchés sur le PDU, dessinant plus d'énergie que les UPS peuvent gérer. Cela entraîne une surchauffe, des arrêts potentiels ou dans des cas graves, une défaillance complète de l'équipement.
Si la puissance tirée de l'onduleur dépasse sa capacité nominale, elle pourrait entraîner l'arrêt ou le dysfonctionnement. De plus, le PDU pourrait ne pas être en mesure de distribuer correctement la puissance et les dispositifs connectés pourraient souffrir de perte de puissance, provoquant une corruption de données ou des dommages matériels. Le dépassement des cotes peut également endommager les composants internes dans l'onduleur et la PDU, raccourcissant leur durée de vie. Par conséquent, il est essentiel de s'assurer que la puissance et l'ampérage totaux ne dépassent pas les spécifications décrites pour les deux appareils.
Lorsqu'une unité de distribution d'énergie (PDU) est branchée sur une alimentation (UPS) sans interruption, il offre plusieurs avantages clés pour la gestion de l'alimentation, assurant des performances fiables pendant les pannes de courant et une utilisation efficace des ressources électriques.
| BESOINS | Avantage |
|---|---|
| Alimentation redondante | Assure une puissance ininterrompue aux appareils pendant les pannes |
| Mesure | Permet la surveillance de la consommation d'énergie entre les appareils |
| Télécommande | Permet la commutation à distance des prises pour une meilleure gestion de l'énergie |
| Protection contre les surtensions | Protège les appareils des surtensions et des pointes de tension |
| Utilisation optimale de l'équipement | Distribue uniformément la puissance pour empêcher la surcharge |
Si votre configuration implique plusieurs appareils nécessitant une puissance de sauvegarde ou une protection contre les surtensions, un PDU est essentiel. Il vous permet de distribuer l'alimentation efficace et garantit que chaque appareil a suffisamment de prises pour être connectée en toute sécurité. Par exemple, si vous gérez plusieurs serveurs ou équipements de réseautage, les PDU fournissent un moyen de garder tout alimenté sans surcharger les UPS. Les PDU peuvent également vous donner des fonctionnalités telles que la télécommande des prises individuelles, la surveillance de la charge et la protection des surtensions, qui sont utiles pour les plus grands systèmes.
Dans des configurations plus petites, un PDU pourrait ne pas être nécessaire. Si votre UPS a suffisamment de prises pour gérer tous les appareils connectés, vous pouvez les brancher directement sans avoir besoin d'un PDU. C'est généralement le cas lorsque vous n'avez que quelques appareils qui ne nécessitent pas de gestion de l'alimentation complexe. Dans de tels cas, l'utilisation des débouchés intégrés de vos UPS devrait suffire, réduisant à la fois les coûts et la complexité.
Si vous envisagez d'autres moyens d'alimenter votre équipement, les bandes d'alimentation peuvent être une option viable. Cependant, ils ne fournissent pas de protection contre les surtensions ou de puissance de sauvegarde comme un PDU. Vous pouvez également connecter des appareils directement à vos UPS, tant que les UPS ont suffisamment de points de vente à dos de batterie. Soyez prudent, cependant, car la connexion trop d'appareils peut surcharger les UPS et compromettre la sauvegarde d'alimentation. Dans ces cas, les PDU sont une option plus sûre et plus organisée pour gérer la distribution d'énergie sur plusieurs appareils.
La correspondance de la sortie UPS à l'entrée PDU,
la première étape, c'est garantir que le PDU peut gérer la puissance de sortie de l'onduleur. Vérifiez si le PDU prend en charge la même tension et l'ampérage que la sortie de l'ondule. Les exigences d'alimentation peuvent varier en fonction de l'équipement que vous prévoyez de connecter, donc faire correspondre les notes est crucial pour éviter la surcharge.
Comprendre les évaluations d'ampérage, de tension et de puissance
Les PDU ont des notes d'ampérage et de tension spécifiques. Assurez-vous que la cote d'ampérage de votre PDU est suffisante pour les besoins de puissance de l'UPS. Un PDU avec une ampérage plus élevé peut prendre en charge plusieurs appareils, mais vous devez vous assurer que la tension s'aligne sur votre équipement pour éviter les problèmes d'alimentation.
PDUS de base
Ceux-ci ne fournissent que la fonction de distribution de puissance. Si vous n'avez pas besoin de fonctionnalités supplémentaires comme la surveillance à distance ou la protection des surtensions, un PDU de base peut être suffisant.
PDUS mesuré,
ces PDU vous permettent de surveiller la consommation d'énergie de chaque prise. Cela peut être utile pour suivre la consommation d'énergie et éviter les surcharges.
PDUS commuté,
ces fonctionnalités offrent des fonctionnalités avancées comme la télécommande des prises individuelles, vous permettant d'activer ou de désactiver les appareils. Ceci est particulièrement utile dans les centres de données et pour gérer l'équipement critique.
Pour l'équipement informatique standard, un PDU avec des prises C13 / C14 pourrait être suffisant.
Pour les équipements plus lourds, vous pouvez avoir besoin d'un PDU avec des débouchés plus élevés, tels que C19 / C20, ou une combinaison de différents types de sorties.
Surveillance à distance
Les capacités de surveillance à distance, en particulier dans les PDU mesurés ou commutés, vous permettent de garder une trace de la consommation d'énergie et d'empêcher les surcharges de n'importe où.
Protection des surtensions
La protection des surtensions est essentielle pour protéger votre équipement des pointes d'alimentation. Certains PDU offrent cette fonctionnalité pour éviter les dommages causés par les fluctuations de tension.
Équilibrage de charge
PDUS avec l'équilibrage de la charge peut répartir uniformément la puissance sur plusieurs points de vente, aidant à optimiser la consommation d'énergie et à réduire le risque de surcharger une prise spécifique.
L'une des plus grandes erreurs est de sous-estimer les besoins en puissance de votre équipement. La surcharge des UPS en branchant trop d'appareils peut entraîner de mauvaises performances ou même une défaillance. Chaque UPS a une capacité de puissance spécifique et dépasser cette limite peut le faire surchauffer ou s'arrêter. Assurez-vous de calculer la puissance totale des appareils connectés au PDU, garantissant qu'il ne dépasse pas la sortie maximale de l'UPS.
CONSEIL : Vérifiez toujours la cote d'alimentation de l'UPS (dans Watts ou VA) avant d'ajouter de nouveaux appareils au PDU.
Tous les PDU ne sont pas créés égaux. Lors de la sélection d'un PDU pour vos UPS, il est crucial de faire correspondre les exigences d'ampérage et de tension. Un PDU incompatible peut provoquer des défaillances du système ou une distribution d'énergie inefficace. Par exemple, si le PDU a une cote d'ampérage inférieure que les UPS peuvent fournir, il peut provoquer une surchauffe ou des dommages aux deux unités. Vérifiez toujours que le PDU prend en charge la même tension et l'ampérage que la sortie de l'ondule.
| PDU Type de Type | de tension compatible Rie de | tension |
|---|---|---|
| PDU de base | 120 V ou 240 V | 15A-20A |
| PDU mesuré | 120 V ou 240 V | 20A-30A |
| PDU double circuit | 120 V ou 240 V | 30a-40a |
Une autre erreur fréquente est la mauvaise gestion du câble. Les câbles emmêlés ou mal sécurisés peuvent entraîner des déconnexions accidentelles, une surchauffe ou même des incendies. Pour éviter cela, assurez-vous que tous les câbles sont soigneusement organisés et que le PDU est solidement connecté aux UPS. Utilisez des liens de câbles, des voies de course ou des plateaux de gestion de câbles pour maintenir tout en place. Une bonne gestion des câbles aide non seulement à maintenir la sécurité, mais améliore également le flux d'air, ce qui réduit le risque de surchauffe.
Astuce : étiquetez les câbles et les prises pour faciliter le dépannage.
Vous pouvez brancher un PDU sur un UPS, mais cela dépend de votre configuration et de vos besoins.
Lorsque vous choisissez le bon PDU, considérez les besoins en puissance, la compatibilité et la bonne gestion des câbles. Un système bien assorti améliore l'efficacité et la sécurité.
L'optimisation de votre infrastructure de distribution d'énergie garantit un fonctionnement fiable et empêche les défaillances du système.
R : Tous les PDU ne sont pas compatibles avec tous les UPS. Assurez-vous que le PDU correspond à la tension et aux notes d'ampérage de l'ondule.
R : La surcharge d'un UPS avec trop d'appareils peut provoquer une surchauffe, des performances réduites ou une fermeture.
R : Non, un PDU n'est pas toujours nécessaire, mais il aide à organiser et à gérer la distribution de l'énergie, en particulier dans les grandes configurations.
R : Choisissez un PDU qui correspond à la capacité d'alimentation, à la tension et à l'ampérage de votre UPS. Assurez-vous qu'il correspond aux besoins de votre équipement.
R : Oui, les PDU, en particulier les modèles à double circuit, sont idéaux pour les serveurs avec des alimentations redondantes, fournissant des sources d'alimentation indépendantes.
