Panneau de brassage vierge STP 1U 24 ports – Solution d'organisation réseau professionnelle

Les centres de données modernes et les armoires réseau d'entreprise exigent une bande passante maximale, une densité de ports élevée et des temps d'arrêt de déploiement minimes. Les panneaux de brassage 110-IDC traditionnels nécessitent des terminaisons manuelles fastidieuses qui sont sujettes à des défauts de câblage, à des paires divisées et à des performances incohérentes à hautes fréquences.

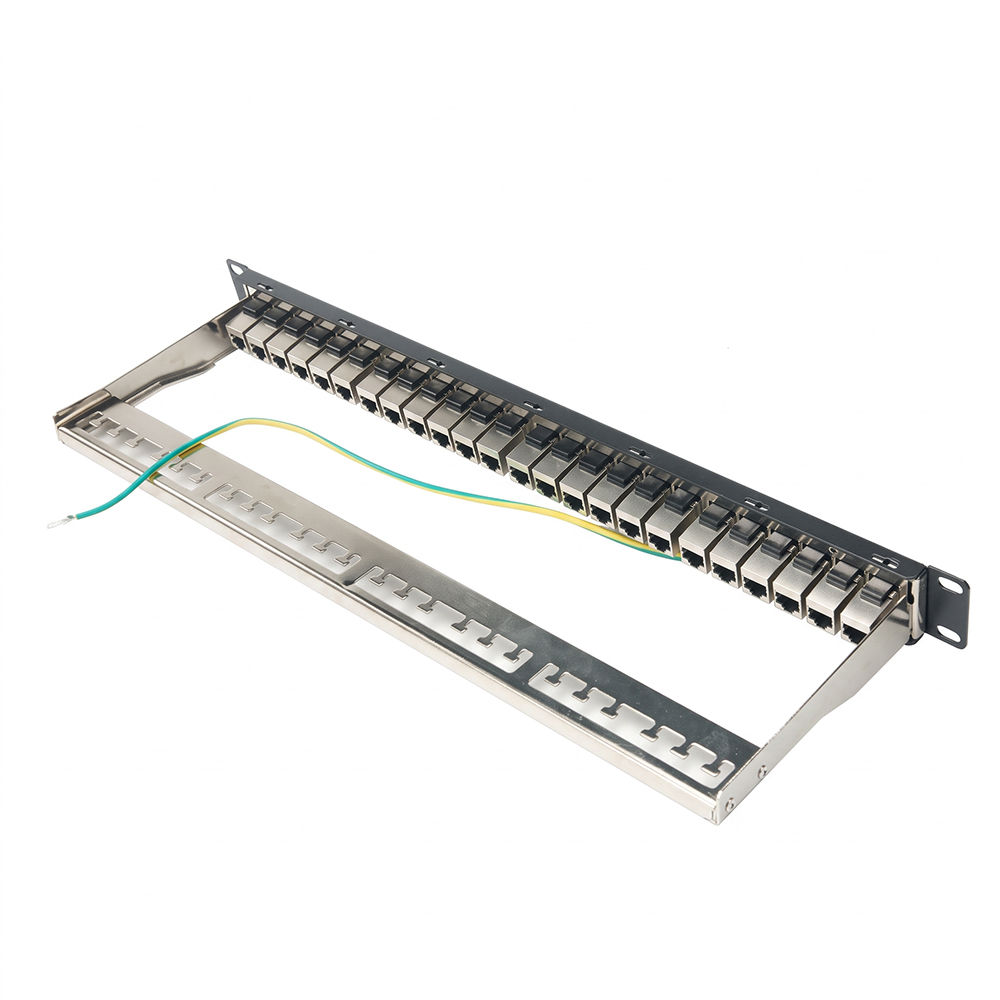

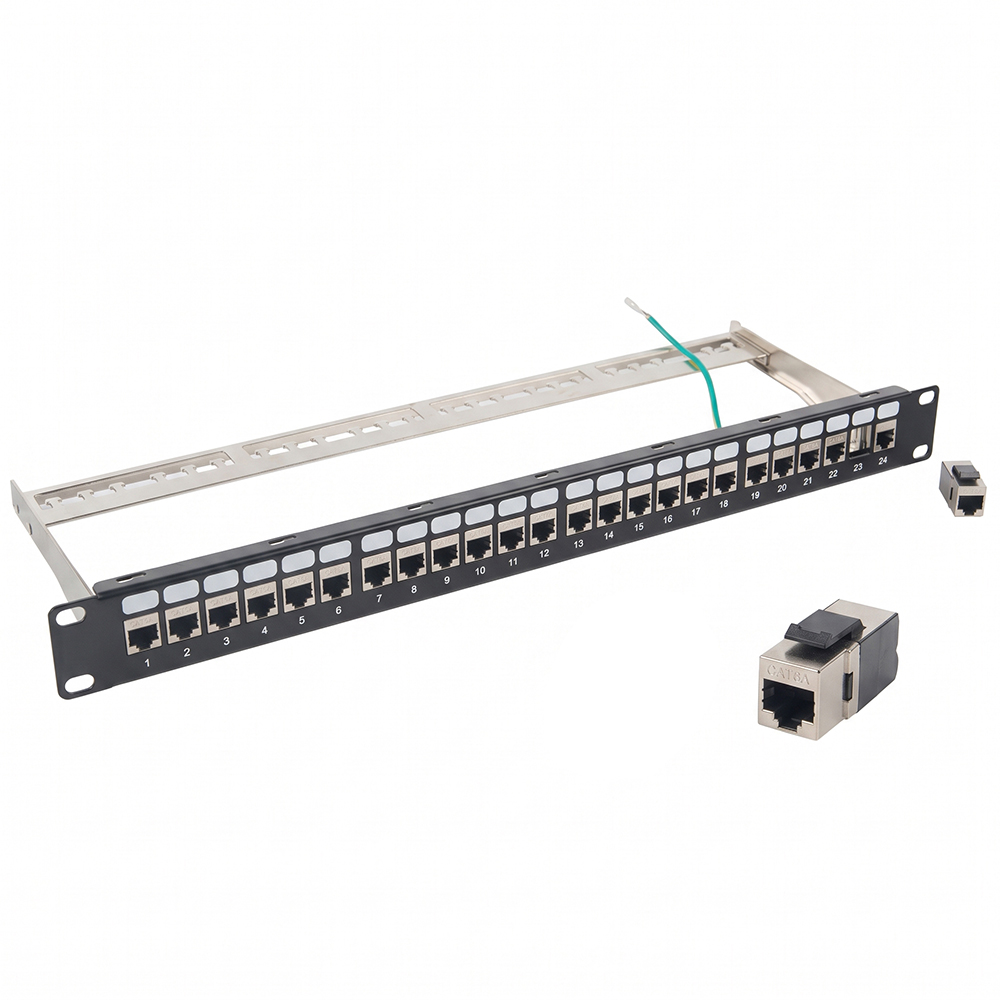

Le panneau de brassage WebiT® Cat6A STP à 24 ports résout ces goulots d'étranglement en introduisant une architecture de coupleur RJ45 dos à dos de haute fiabilité . Répondant et dépassant les spécifications de canal ANSI/TIA-568.2-D et ISO/IEC 11801 classe $E_A$, ce panneau fonctionne en douceur à des fréquences balayées jusqu'à 500 MHz, transportant sans effort des flux de données Ethernet de 10 Gbit/s.

Chaque port est renforcé par un cadre de blindage entièrement moulé sous pression en alliage de zinc à 360° et soutenu par un fil de terre robuste intégré pour supprimer complètement la diaphonie extraterrestre (ANEXT) et le bruit électromagnétique. Que vous souhaitiez faire évoluer la commutation ToR (top-of-rack), construire des réseaux fédérateurs médicaux de haute fiabilité ou gérer des points d'accès sans fil PoE++ haute puissance, WebiT fournit une plate-forme de connexion croisée en cuivre de qualité entreprise et évolutive.

Caractéristiques

• Déploiement Plug & Play 100 % sans outil :

  Élimine le besoin d'outils de poinçonnage à impact 110 ou Krone. Branchez simplement les cordons de brassage RJ45 mâles dans les ports avant et arrière. Réduit le temps d'installation sur site et de test sur le terrain jusqu'à 70 %.

• Performances 10GBASE-T à 500 MHz :

  Conçu spécifiquement pour les réseaux 10 Gigabit de catégorie 6A. Entièrement rétrocompatible avec le câblage structuré Cat6, Cat5e et Cat5, garantissant des mises à niveau de réseau progressives et transparentes.

• Blindage et mise à la terre moulés sous pression à 360° :

  Chaque coupleur en ligne RJ45 est enfermé dans un boîtier robuste en alliage de zinc moulé sous pression. Couplé à un fil de terre 18 AWG intégré, il établit un bouclier Faraday impénétrable contre les interférences RFI/EMI externes et la diaphonie des canaux internes.

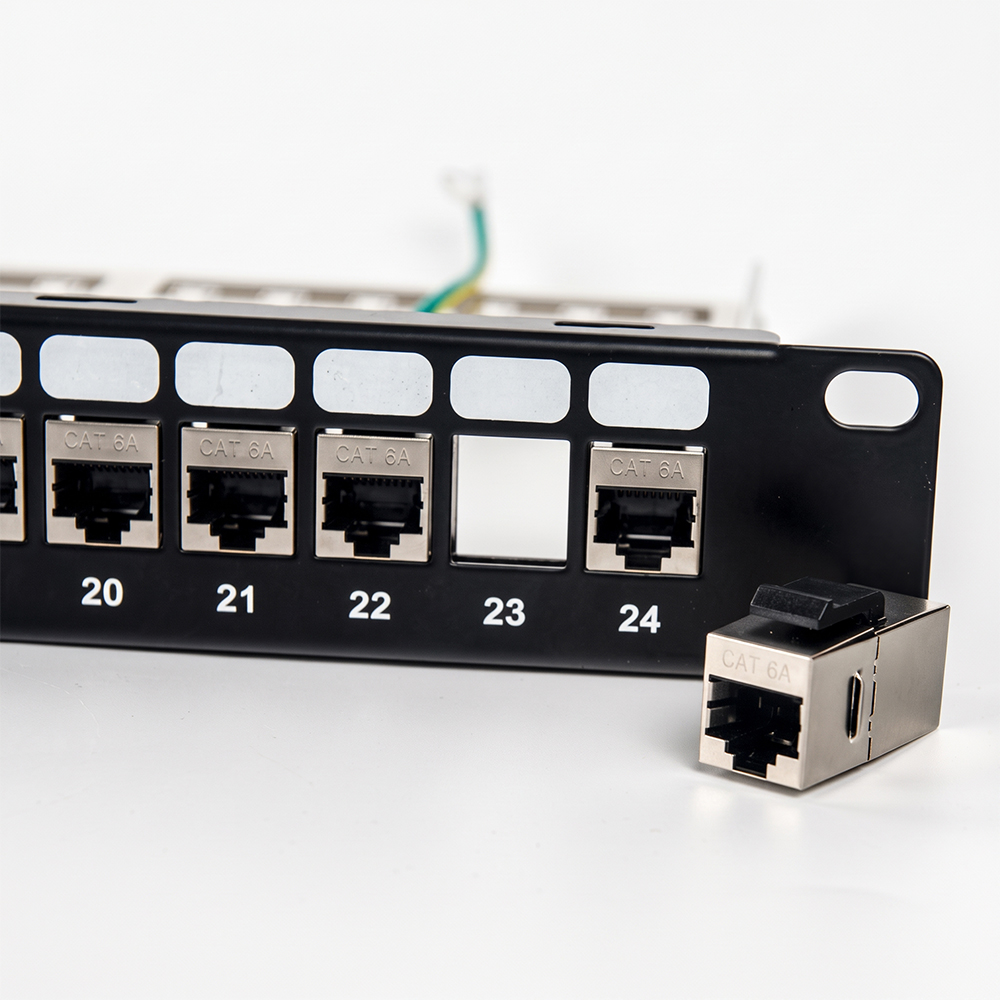

• Coupleurs modulaires Snap-In/Snap-Out :

  Les coupleurs peuvent être retirés sans effort et sans outils, permettant des échanges de ports instantanés, une reconfiguration sur site et des déplacements, ajouts et modifications (MAC) simplifiés.

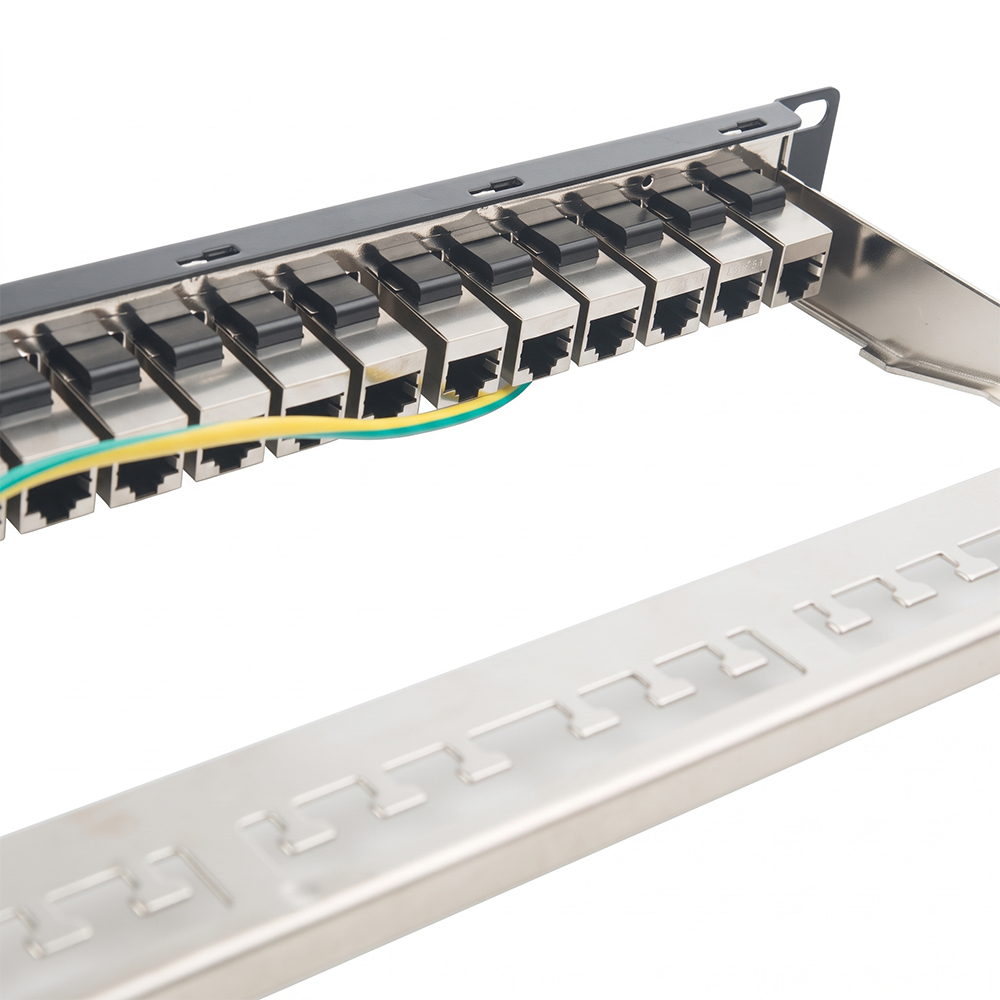

• Barre de gestion anti-traction des câbles amovible :

  Comprend un support arrière en acier robuste avec des fentes d'ancrage intégrées pour les attaches de câble, maintenant un rayon de courbure approprié et soulageant la contrainte mécanique sur les ports de commutation et de brassage.

• Prêt pour PoE++ haute puissance (IEEE 802.3bt types 3 et 4) :

  Capable de fournir jusqu'à 90 W à 100 W d'alimentation CC sur Ethernet, idéal pour les caméras de sécurité PTZ, les points d'accès Wi-Fi 6/6E/7, les visiophones VoIP et l'automatisation des bâtiments intelligents.

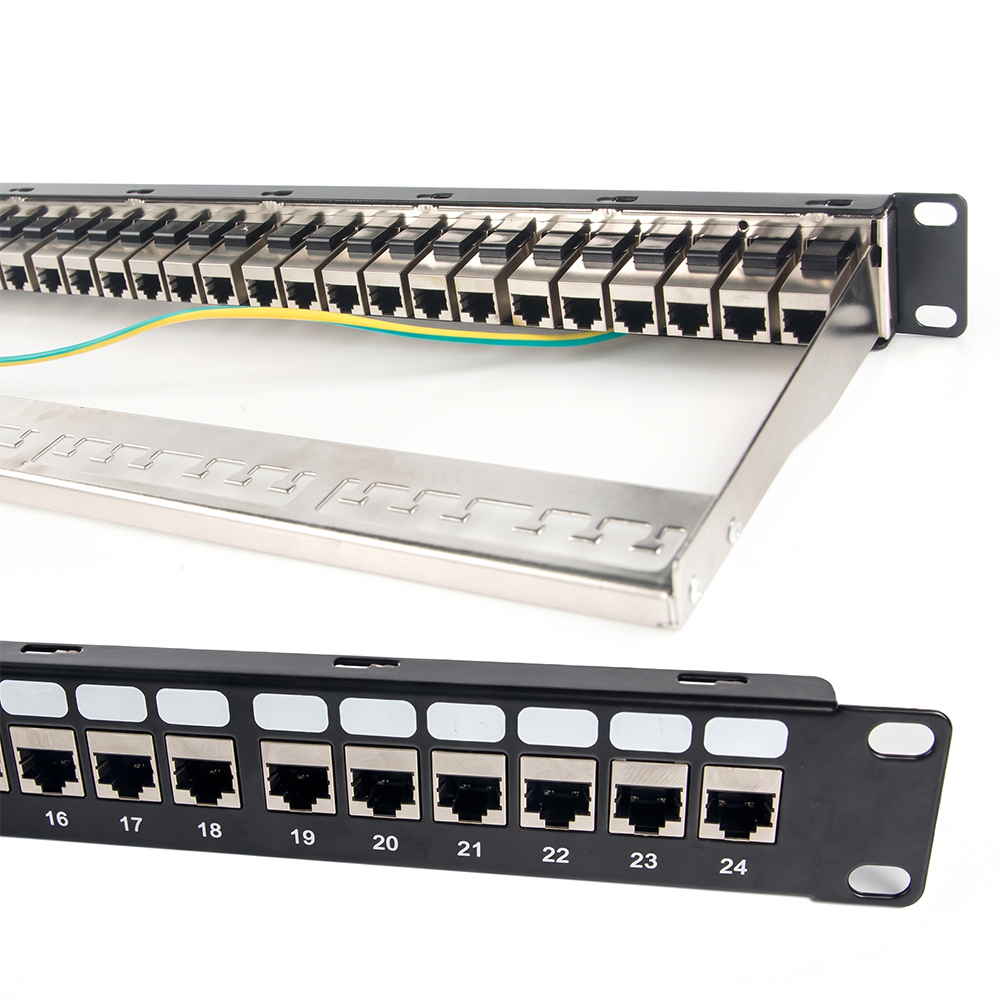

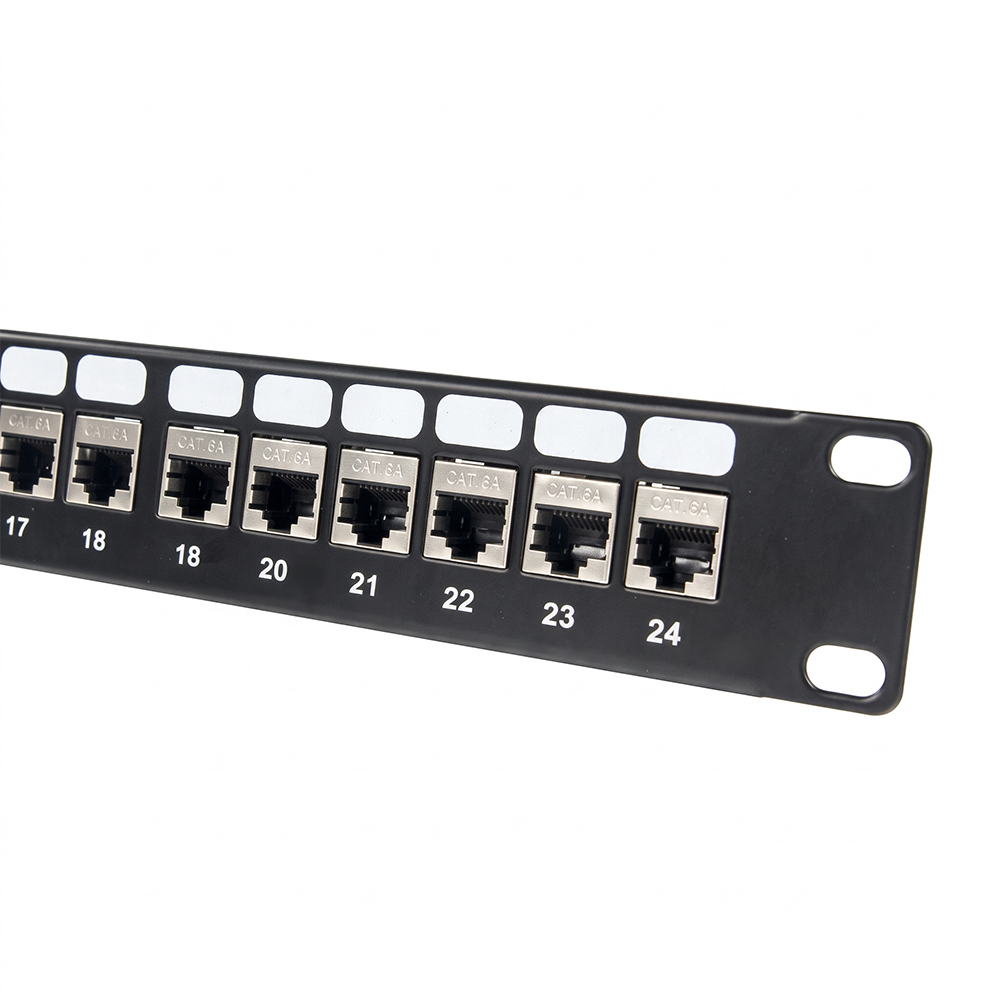

• Identification claire des ports :

  Comprend un séquençage numérique de 1 à 24 sur les faces avant et arrière, ainsi que des champs d'étiquetage intégrés et des inserts d'icônes à code couleur en option pour un traçage rapide des ports.

Détails techniques

Application

• Cloud computing et centres de données hyperscale

• Systèmes informatiques de santé et de laboratoire

• Institutions gouvernementales et financières

• Diffusion et audio/vidéo sur IP (AVoIP)

• Bâtiments d’entreprises commerciales intelligentes

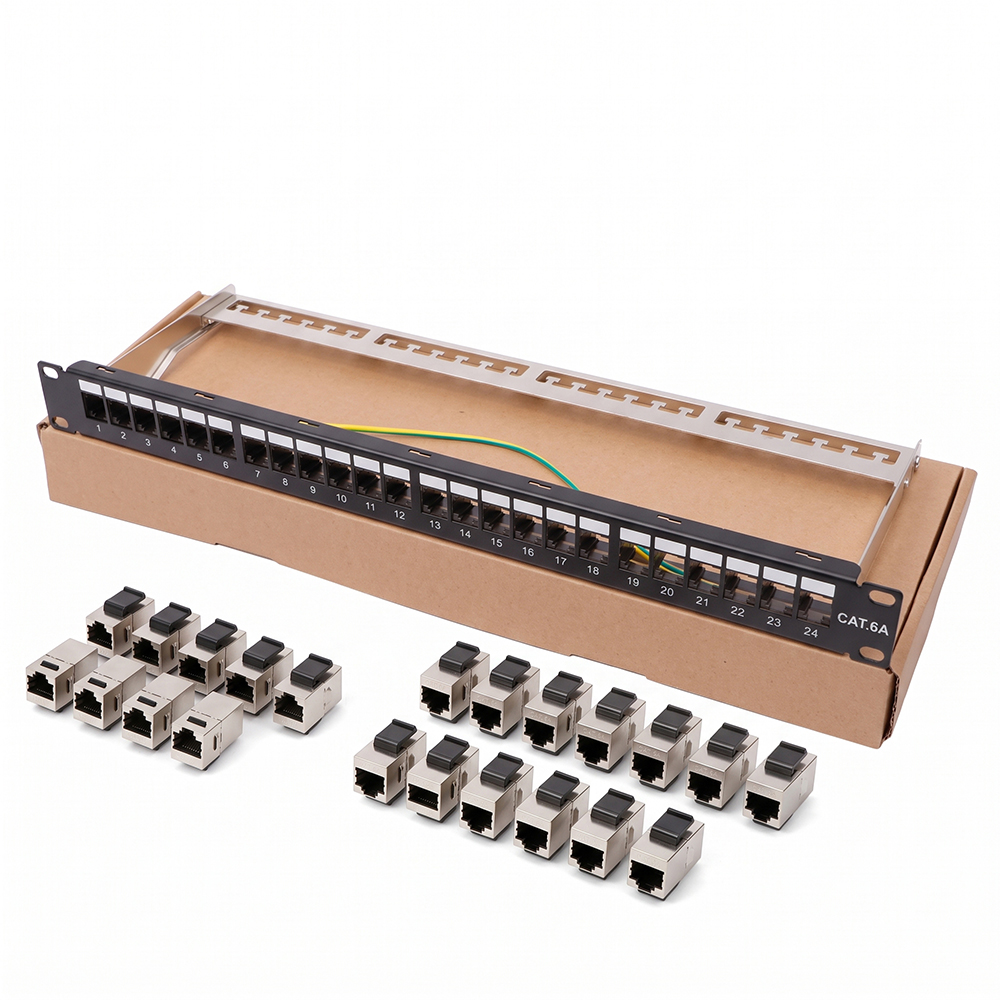

Photos d'emballage

Patch réseau 12 ports équipé de 4 * vis, 4 * serre-câbles

Patch réseau 24 ports équipé de 4 * vis, 8 * serre-câbles

Patch réseau 48 ports équipé de 4 * vis, 10 * serre-câbles

FAQ

Q1 : Quelle est la principale différence entre un panneau de brassage de traversée et un panneau de perforation traditionnel ?

R : Un panneau de brassage traditionnel nécessite un outil de perforation 110 ou Krone pour terminer les paires torsadées à noyau solide brutes dans les bornes IDC à l'arrière. Un panneau de brassage de traversée (coupleur) comporte des prises RJ45 femelles à l'avant et à l'arrière, vous permettant de connecter directement des câbles de brassage RJ45 pré-terminés et testés en usine. Cela élimine les erreurs de câblage, maintient la géométrie des paires de câbles et réduit considérablement le travail sur le terrain.

Q2 : L'utilisation d'un coupleur en ligne dégrade-t-elle le signal 10 Gbit/s ou introduit-elle une perte d'insertion ?

R : Non. Les coupleurs STP Cat6A de WebiT sont conçus avec des circuits de compensation PCB multicouches haute fréquence, des contacts de précision en bronze phosphoreux et un placage or épais de 50 µ'. Ils répondent entièrement aux exigences de canal $E_A$ de classe ANSI/TIA-568.2-D jusqu'à 500 MHz, garantissant zéro perte de paquet et un débit de ligne 10GBASE-T complet.

Q3 : Ce panneau blindé est-il compatible avec les câbles Cat6 ou Cat5e non blindés (UTP) ?

R : Oui. L'interface RJ45 est universellement rétrocompatible avec les cordons de brassage Cat6 et Cat5e, qu'ils soient blindés (STP/FTP) ou non blindés (UTP). Lorsque des câbles non blindés sont connectés, le système fonctionne en mode non blindé ; lorsque des câbles blindés et une mise à la terre sont utilisés, une protection EMI complète à 360° est activée.

Q4 : Puis-je remplacer un coupleur individuel si un port est endommagé ou si j'ai besoin de prises fibre/keystone ?

R : Absolument. Les 24 coupleurs utilisent des dimensions d'encliquetage Keystone standard. Vous pouvez retirer n'importe quel coupleur individuel sans démonter l'ensemble du panneau et le remplacer par un autre coupleur STP Cat6A, un adaptateur Keystone HDMI ou un adaptateur Keystone à fibre optique LC/SC.

Q5 : La barre de gestion des câbles arrière est-elle incluse dans l'emballage ?

R : Oui. Chaque unité comprend une barre de gestion des câbles arrière amovible en acier thermolaqué avec des fentes d'arrimage pour attaches de câble, un fil de terre 18 AWG, des attaches de câble en nylon robustes et un jeu de 4 vis de rack M6 $ imes$ et d'écrous à cage pour une installation immédiate.
