| Modèle: | WB-PP-44001 |
| Lieu d'origine : | Zhejiang, Chine |
| Nom de la marque : | Télécommunications Web |
| Certificat: | CE, OIN, ROHS |
| Zone d'exportation : | Europe, États-Unis, Moyen-Orient. |
| Nom professionnel : : | Panneau de brassage sans outil |
| Port : | 24 ports |
| Blindé : | PTU |
| IDC : | cric sans outil |
| Étiquette de marque Windows : | Oui |
| Marque numérique : | Oui |
| Quantité: | |
|---|---|
WB-PP44001
WEBIT
Armoire réseau Webitelecoms 1U utilisée panneau de brassage sans outil UTP 24 ports Cat6
Le PP-44001 est une taille standard de 19' pour le montage dans des racks de serveurs et des armoires réseau.
Ce panneau de brassage est conçu pour les conducteurs massifs 22-26 AWG
Hauteur 1U (24 ports) avec vis recouvertes
Terminaison horizontale, prises modulées
4*6 crics modulaires sans outil
Organisateur de câblage arrière en plastique.
Matériel :
Boîtier : ABS 94V-0
IDC : PC UL94V-0
PCB : FR-4 de 1,60 mm (0,06') d'épaisseur, 2 couches.
Contacts : bronze phosphoreux de 0,35 mm (0,014') avec placage en or de 1,27 microns (50 micropouces) sur la zone de contact
Boîtier métallique : métal de 1,50 mm d'épaisseur.
Le panneau de brassage à 24 ports prend en charge les demandes Ethernet Cat6.
Installez ce panneau de brassage Ethernet sans effort dans des racks, des armoires ou des supports muraux universels de 19 ' avec une hauteur standard de 1U (44,45 mm)
Les contacts plaqués or assurent une connexion sans correction. Les ports numérotés et le schéma de câblage T568A et T568B à code couleur donnent une référence rapide.
Le panneau de brassage réseau est conforme aux exigences de sécurité CE et ROHS. Utilisez les anneaux en D et les attaches de câble inclus pour une gestion facile des câbles

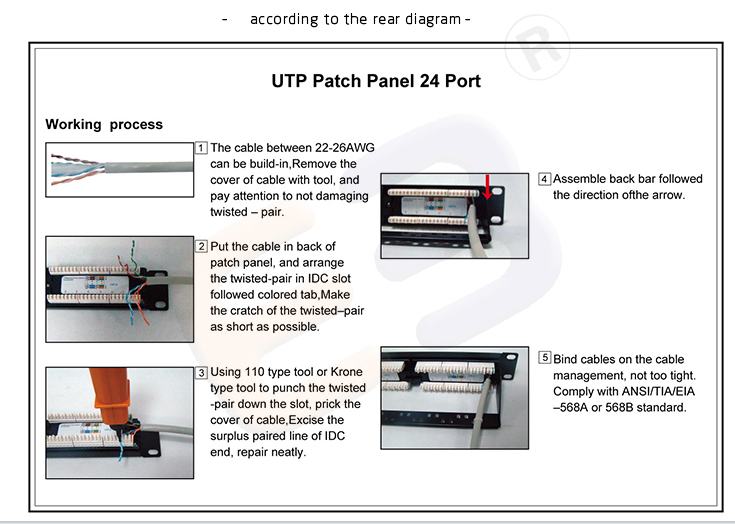

Comment faire le câblage
| Application | *Norme : SO/IEC-11801 ; ANSI/TIA-568-C.2 ; EN50173-1 *Application : 10GBASE-T, 1000BASE-T,100BASE-Tx,10BASE-T,155M ATM, 4/16MB Token Ring,100Mbps TP-PMD,RNIS,ADSL,Voix analogique et numérique (VoIP)/Vidéo,Alimentation sur Ethernet (PoE), signal de contrôle |
| Spécification | *Tension nominale : 125 VCA RMS *Cote actuelle : 1,5 Amp *Résistance de contact : 100 MILLIOHMS MAX *Résistance d'isolation : 1000 MEGOHMS MIN@500VDC *Rigidité diélectrique : 750 VAC RMS, 60 Hz 1 min |
| Caractéristiques | *Description : panneau de brassage UTP 24 ports *IDC : Double type (les deux Krone et type 110) *Port : RJ45 8P8C non blindé *Matériau de la broche : bronze phosphoreux *Schéma de câblage : T568A/T568B *CQ : 100 % de tests *Humidité de fonctionnement : 10 % ~ 90 % HR *Température de fonctionnement : -20 ºC ~ 60 ºC *OEM/ODM : disponible |
