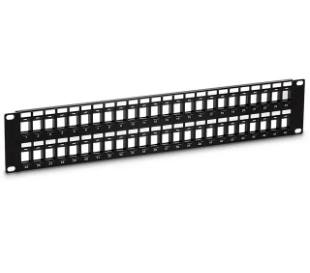

Panneau de brassage : qu'est-ce que c'est et pourquoi votre centre de données en a besoin

Évolutivité supérieure : <\/strong> à mesure que votre entreprise se développe, l'ajout de nouvelles connexions consiste simplement à terminer de nouvelles lignes dans un panneau existant ou nouveau. Vous pouvez étendre la capacité de votre réseau sans reconcevoir toute l'infrastructure de câblage.<\/p><\/li>

Dépannage simplifié :<\/strong>  l'identification d'un câble défectueux est beaucoup plus rapide lorsque vous disposez d'une disposition structurée. Les techniciens peuvent utiliser des testeurs sur les ports du panneau pour vérifier l'intégrité du signal sans perturber les autres connexions actives.<\/p><\/li>

Efficacité spatiale : <\/strong> les panneaux haute densité permettent un nombre massif de connexions dans un faible encombrement (souvent 24 à 48 ports par 1U d'espace rack), maximisant ainsi le retour sur investissement de l'espace au sol coûteux du centre de données.<\/p><\/li>

Esthétique et gestion du flux d'air : <\/strong> le câblage organisé n'est pas seulement une question d'apparence ; c'est une question de physique. Des « barrages de câbles » massifs derrière un rack peuvent bloquer les ventilateurs d'extraction, entraînant une surchauffe de l'équipement. Les panneaux maintiennent les câbles bien rangés, garantissant une circulation d'air et une efficacité de refroidissement optimales.<\/p><\/li><\/ul>

Comparaison : connexion directe et connexion par panneau de brassage<\/h3>

<\/colgroup>

Fonctionnalité<\/strong><\/p><\/td>	Connexion directe<\/strong><\/p><\/td>	Connexion du panneau de brassage<\/strong><\/p><\/td><\/tr>
Entretien<\/strong><\/span><\/p><\/td>	Difficile; nécessite de tracer de longs câbles<\/span><\/p><\/td>	Facile; tous les changements se produisent au panneau<\/span><\/p><\/td><\/tr>
Sécurité du matériel<\/strong><\/span><\/p><\/td>	Risque élevé d\"endommagement des ports sur les commutateurs<\/span><\/p><\/td>	Faible risque ; protège le matériel actif<\/span><\/p><\/td><\/tr>
Organisation<\/strong><\/span><\/p><\/td>	Sujet aux « spaghettis de câble »<\/span><\/p><\/td>	Très organisé et étiqueté<\/span><\/p><\/td><\/tr>
Évolutivité<\/strong><\/span><\/p><\/td>	Limité par la portée physique du câble<\/span><\/p><\/td>	Pratiquement illimité grâce à des courses structurées<\/span><\/p><\/td><\/tr>
Coût (à long terme)<\/strong><\/span><\/p><\/td>	Plus élevé en raison d\"une panne matérielle potentielle<\/span><\/p><\/td>	Inférieur en raison de l’efficacité et de la protection<\/span><\/p><\/td><\/tr><\/tbody><\/table><\/div> Système de gestion des câbles du panneau de brassage<\/h2> Un système complet de gestion des câbles pour panneaux de brassage intègre des gestionnaires horizontaux et verticaux, des anneaux en D et un étiquetage pour garantir que la couche physique du réseau reste durable et performante.<\/strong><\/p> Un panneau de brassage ne représente à lui seul que la moitié de la solution ; elle doit être associée à des outils de gestion efficaces pour être réellement efficace. Les gestionnaires de câbles horizontaux sont généralement installés au-dessus ou au-dessous de chaque panneau de brassage <\/strong><\/a> pour permettre aux cordons de brassage d'atteindre les côtés du rack. Ces gestionnaires comportent souvent des « doigts » ou des « brosses » qui permettent le passage des câbles tout en cachant l'essentiel du fil. Cela empêche les cordons de pendre devant d'autres équipements, ce qui bloquerait autrement la visibilité des LED d'état et gênerait l'accès aux autres ports.<\/p> La relation entre le panneau de brassage et le commutateur <\/strong><\/a> est le point central de la gestion des câbles. L'utilisation de cordons de brassage à code couleur est une pratique professionnelle courante. Par exemple, les cordons bleus peuvent être utilisés pour les données standard, rouges pour les caméras de sécurité et jaunes pour les téléphones VOIP. Associé à l'étiquetage clair sur la façade du panneau de brassage, ce système permet à tout professionnel de l'informatique, même à celui qui n'a pas effectué l'installation d'origine, de comprendre la carte du réseau d'un seul coup d'œil. Cette « intelligence visuelle » est un élément clé d'un centre de données de haut niveau.<\/p> De plus, la gestion verticale des câbles joue un rôle crucial dans la gestion des gros faisceaux de câbles qui montent et descendent sur les côtés du rack de serveur. Ces gestionnaires veillent à ce que les câbles maintiennent un rayon de courbure approprié. Pour les câbles en cuivre et surtout en fibre optique, une courbure trop prononcée d\"un fil peut provoquer des « micro-fractures » ou une atténuation du signal, entraînant une perte intermittente de paquets ou une défaillance totale. Un système de gestion bien conçu garantit que chaque câble est soutenu et protégé des contraintes physiques, garantissant ainsi la longévité de l\"ensemble de l\"installation réseau.<\/p> Composants d\"un système de gestion professionnelle<\/h3> Gestionnaires horizontaux : <\/strong> situés entre les panneaux pour acheminer les cordons vers les canaux verticaux du rack.<\/p><\/li> Gestionnaires verticaux : <\/strong> Larges canaux sur les côtés du rack pour gérer de gros volumes de câbles.<\/p><\/li> Attaches et sangles de câble : <\/strong> utilisez des sangles Velcro (crochets et boucles) au lieu d'attaches zippées en plastique pour éviter un serrage excessif et des dommages aux câbles.<\/p><\/li> Logiciel d'étiquetage : <\/strong> étiquettes imprimées de qualité professionnelle pour les ports du panneau et les extrémités de chaque câble.<\/p><\/li> Barres de support de câble arrière : <\/strong> supports fixés à l'arrière du panneau pour supporter le poids du câble permanent hors des points de terminaison.<\/p><\/li><\/ol> <\/p><\/div>"}
