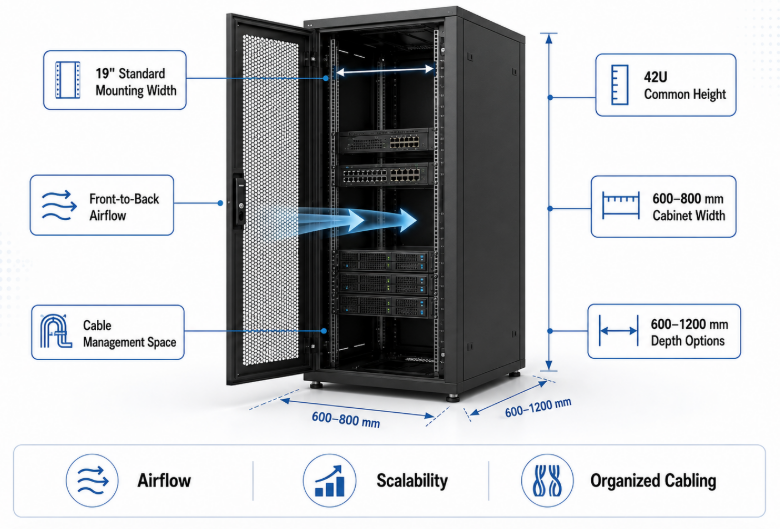

Explorer les tailles et dimensions des racks de serveurs : profondeur, largeur et hauteur

✅ La gestion de l'infrastructure du centre de données repose en grande partie sur la sélection des dimensions correctes de l'armoire de serveur , où la largeur standard est de 19 pouces, les hauteurs varient de 1U à 48U (le plus souvent 42U) et les profondeurs varient de 600 mm à 1 200 mm pour s'adapter au matériel informatique haute densité moderne, aux configurations de gestion thermique et aux systèmes de câblage structuré.

En un coup d"œil

❓️Comprendre les bases des unités de rack de serveur

Les unités de rack de serveur représentent l"incrément de mesure vertical standardisé utilisé pour déterminer la capacité de montage du matériel informatique dans une armoire de rack de serveur.

Le concept de Rack Unit, universellement abrégé en U ou RU, constitue l"élément fondamental de l"architecture physique du centre de données. Établie par l"Electronic Industries Alliance, cette normalisation garantit que les composants matériels de fabricants mondiaux totalement différents peuvent s"intégrer de manière transparente dans n"importe quel boîtier standard. Une seule unité de rack mesure exactement 1,75 pouces ou 44,45 millimètres de hauteur verticale. Lors du déploiement de l"infrastructure, la compréhension de cet incrément permet aux techniciens de cartographier avec précision les allocations d"emplacements, évitant ainsi les interférences physiques entre les serveurs multi-nœuds échangeables à chaud, les panneaux de brassage haute densité et les unités de distribution d"énergie dédiées.

Lors de l"examen d"un boîtier professionnel, les rails de montage verticaux comportent des trous pré-percés regroupés par groupes de trois, représentant un espace U complet. L"espacement entre ces trous suit une disposition géométrique stricte pour s"aligner avec les oreilles de l"équipement. L"omission de cette mesure fondamentale au cours des premières phases de conception entraîne souvent un désalignement spatial, obligeant les ingénieurs à laisser des espaces coûteux entre les unités matérielles, ce qui compromet en fin de compte l"efficacité volumétrique de l"ensemble de la salle de serveurs.

Pour les déploiements complexes, le calcul de l’espace vertical total nécessite d’analyser à la fois les empreintes physiques actuelles et les extensions prévues du secteur d’activité. Les boîtiers sont fabriqués dans des configurations standard allant des petits cadres utilitaires aux boîtiers de colocation massifs. La sélection de la hauteur idéale nécessite d"équilibrer les contraintes physiques du bâtiment, telles que les dégagements structurels des plafonds et les capacités de chargement des planchers surélevés, avec la feuille de route de densité informatique à long terme de l"entreprise.

Conversions d"unités verticales standard

❗️Dimensions de largeur de rack de serveur standard explorées

La largeur standard du rack de serveur fait principalement référence à la distance de montage horizontale de 19 pouces entre les rails avant, tandis que les largeurs externes varient entre 600 mm et 800 mm pour répondre aux besoins d"espace physique.

Alors que la dimension de montage interne reste verrouillée à 19 pouces sur presque tous les matériels d'entreprise, la largeur extérieure totale d'une armoire rack de serveur doit être sélectionnée en fonction des besoins opérationnels spécifiques. La spécification 19 pouces couvre la distance physique entre le centre d'un trou de montage et le côté opposé, correspondant aux dimensions standard de la façade des serveurs, des routeurs et des équipements électriques. Cependant, l'enveloppe extérieure de l'armoire est généralement fabriquée dans des configurations de 600 mm ou de 800 mm, chacune remplissant des rôles fonctionnels distincts au sein d'un environnement informatique structuré.

Le choix d"une armoire de 600 mm de large est très efficace pour les rangées de serveurs haute densité où l"espace au sol est limité et où le matériel se compose principalement de nœuds de calcul standard montés en rack. Étant donné que les serveurs disposent généralement de ports d"entrée-sortie orientés vers l"arrière et de bras de gestion des câbles intégrés, ils ne nécessitent pas d"espace de routage latéral important. La largeur de 600 mm maintient le déploiement compact, s"alignant parfaitement avec les dalles de sol standard des centres de données modernes et maximisant la puissance de calcul par pied carré d"espace immobilier.

À l’inverse, une armoire de 800 mm de large offre un espace supplémentaire substantiel des deux côtés du cadre de montage interne de 19 pouces. Cet espace interne supplémentaire est essentiel pour les boîtiers de réseau qui abritent des commutateurs centraux, des fibres optiques haute densité et de nombreux raccordements en cuivre. Les canaux latéraux permettent l"installation de gestionnaires de câbles verticaux, de blocs de distribution d"énergie robustes et de bobines de stockage lâches, garantissant que les faisceaux de câbles massifs ne bloquent pas les chemins d"air d"échappement provenant de l"arrière de l"équipement informatique actif.

Dimensions structurelles des variantes de largeur

Avantages structurels de l"optimisation de la largeur

1. Isolation du chemin du flux d"air

L"utilisation de cadres plus larges permet aux ingénieurs d"installer des déflecteurs d"air physiques qui empêchent l"air froid d"admission de contourner le châssis du serveur. Cette ségrégation force tous les fluides de refroidissement à travers l"équipement actif, éliminant ainsi les points chauds.

2. Chemins de câbles haute capacité

Un châssis de 800 mm permet à des milliers de cordons de brassage de passer verticalement dans les coins avant ou arrière sans déborder dans la zone de montage de l"équipement. Cela maintient les voies de maintenance complètement accessibles.

3. Intégration de la distribution d"énergie

L"espace latéral supplémentaire permet le montage de deux PDU intelligentes verticales redondantes sans entraver la capacité arrière de remplacement à chaud des alimentations du serveur, des ventilateurs ou des matrices de stockage.

Démystifier les options de profondeur de rack de serveur

Les options de profondeur du rack de serveur définissent l"espace horizontal total de la porte avant à la porte arrière, allant de 600 mm pour les applications de télécommunications à 1 200 mm pour les nœuds de calcul d"entreprise profonds.

La sélection de la profondeur appropriée pour une armoire rack de serveur nécessite d'examiner attentivement à la fois l'empreinte extérieure et la profondeur de montage interne réglable réelle. Les composants matériels nécessitent de l'espace physique non seulement pour leur châssis métallique, mais également pour les poignées avant, les cordons d'alimentation arrière, les rayons de courbure des câbles d'interface et les zones d'échappement adéquates. Si une armoire est commandée avec une profondeur insuffisante, les composants peuvent se presser contre les portes en verre ou en acier perforé, endommageant les liaisons de données ou obstruant les chemins de refroidissement essentiels.

Les profondeurs des racks modernes se sont considérablement étendues pour gérer des systèmes multiprocesseurs profonds et des cadres de déploiement de lames modulaires. Il y a dix ans, un cadre de 1 000 mm de profondeur suffisait ; cependant, les applications informatiques intensives d"aujourd"hui nécessitent des boîtiers de 1 100 mm ou 1 200 mm de profondeur. Ces cadres ultra-profonds offrent l"espace physique nécessaire pour faire glisser les rails verticaux internes vers l"intérieur, laissant suffisamment d"espace à l"arrière pour des unités de distribution d"énergie massives et une organisation verticale des câbles sans restreindre le flux d"air d"échappement.

Pour les environnements moins intensifs, les empreintes moins profondes restent très pertinentes. Les commutateurs réseau et les panneaux de brassage présentent généralement des profondeurs physiques plus courtes, ce qui leur permet de fonctionner efficacement dans des structures de 600 mm ou 800 mm de profondeur. Lorsque l"espace est restreint, les ingénieurs utilisent ces configurations plus courtes pour maintenir des allées d"accès plus larges et conformes au code entre les rangées d"équipements, optimisant ainsi à la fois la sécurité et l"utilisation du sol.

Spécifications de profondeur profonde ou faible

Choisir la bonne hauteur de rack de serveur

Pour choisir la bonne hauteur de rack de serveur, il faut équilibrer les exigences immédiates en matière d"équipement vertical avec les contraintes physiques locales, en utilisant des sélections standard allant des configurations 6U à 48U.

La hauteur verticale d"un boîtier affecte à la fois sa capacité de calcul totale et son empreinte environnementale. Lors de la planification de l"aménagement d"une salle de serveurs, la hauteur doit être analysée sous deux angles : le nombre total d"unités de rack disponibles pour le montage du matériel et la hauteur physique externe globale du cadre lui-même. Les centres de données multi-locataires standard préfèrent la maximisation verticale, optant fréquemment pour des armoires 42U, 45U ou 48U pour tirer parti de la hauteur verticale et minimiser l"utilisation coûteuse de l"espace au sol.

Pour les petites entreprises, les succursales ou les points de calcul de pointe, les cadres industriels pleine grandeur sont souvent peu pratiques. Ces applications sont mieux servies par des options de taille moyenne telles que les boîtiers 12U, 18U ou 24U. Ces systèmes mi-hauteur s"adaptent facilement sous les bureaux standards, dans les placards utilitaires ou dans les espaces de vente au détail restreints, tout en offrant le profil de montage précis de 19 pouces nécessaire pour prendre en charge les pare-feu de niveau entreprise, les baies de stockage locales et les alimentations de secours.

Lors de l"évaluation de la hauteur, il est crucial de prendre en compte le chemin physique que l"armoire doit emprunter pour atteindre son emplacement de fonctionnement final. Les cadres de porte, les ascenseurs de service, les conduites de plomberie basses et les poutres structurelles peuvent bloquer un grand boîtier 48U pendant la livraison. Vérifiez toujours que les dégagements d"expédition correspondent ou dépassent les dimensions externes du cadre entièrement assemblé, y compris les roulettes robustes, les pieds de nivellement ou les ventilateurs de refroidissement montés sur le dessus.

Classification par catégorie de hauteur

Dimensions internes et externes dans la sélection du rack

Les dimensions internes déterminent l"espace maximum disponible pour le montage des composants informatiques, tandis que les dimensions externes définissent l"encombrement extérieur requis pour l"aménagement de la pièce et la planification du trajet d"expédition.

Une erreur courante lors de la construction d"un centre de données consiste à confondre les dégagements de montage internes avec les dimensions externes du boîtier en tôle. La coque extérieure comprend les éléments structurels nécessaires tels que des poteaux d"angle robustes, des panneaux latéraux à double paroi, des mécanismes de verrouillage de porte et des plénums de circulation d"air. Par conséquent, une armoire présentant une largeur externe de 800 mm offre toujours la largeur de montage interne standard de 19 pouces. Comprendre cette différence évite les erreurs de déploiement lorsque l"équipement arrive mais ne peut pas s"adapter en raison d"interférences physiques avec les éléments de structure.

La profondeur interne est hautement réglable car les rails de montage verticaux sont fixés aux systèmes de rails qui longent les plaques de base et supérieures du châssis. Les techniciens peuvent faire glisser ces rails vers l"avant ou vers l"arrière pour les faire correspondre aux points de montage précis des kits de rails de serveur. Cependant, déplacer les rails trop en avant laisse un espace insuffisant pour le dégagement de la porte avant et les rayons de courbure des câbles de raccordement, tandis que les pousser trop en arrière peut pincer les câbles d"alimentation contre le panneau de porte arrière.

Les dimensions extérieures sont essentielles à la gestion de la disposition du sol de la pièce et aux calculs d"ingénierie environnementale. La conception de systèmes de confinement pour allées chaudes et froides nécessite des largeurs et hauteurs externes exactes pour garantir une bonne étanchéité contre les plénums de plafond ou les rideaux de confinement en vinyle. De plus, les dimensions externes sont utilisées pour calculer la zone de contact au sol pour la répartition du poids de la charge au sol, ce qui est essentiel lors du déploiement de parcs de batteries de secours ultra-lourds ou de baies de stockage remplies.

Variation des paramètres dimensionnels

1. Décalage du dégagement du rail avant

Il est essentiel de maintenir un espace minimum de 50 mm à 75 mm entre le rail avant interne et le revêtement de la porte. Cette zone tampon protège les cordons de brassage à fibre optique haute performance contre l"écrasement ou le dépassement de leur rayon de courbure maximum.

2. Zones de montage de la PDU arrière

L"espace entre les rails de montage verticaux arrière et la porte arrière doit accueillir les lignes électriques primaires et secondaires. Cette zone garantit que les fiches d"alimentation à courant élevé peuvent être insérées en toute sécurité sans bloquer le chemin de remplacement à chaud des modules de ventilateur de refroidissement internes.

3. Entrées du plénum de base

La zone ouverte au bas de l’enceinte doit s’aligner avec les découpes des carreaux de plancher surélevé. Cet alignement permet aux lignes de données en masse et aux fouets d"alimentation d"entrer proprement dans l"armoire, sans frotter contre les bords tranchants de la tôle.

Types structurels d’armoires rack de serveur

Les architectures d"armoires de serveur sont classées selon leurs types de construction physique, qui comprennent des cadres ouverts, des armoires fermées, des boîtiers muraux et des conceptions industrielles spécialisées conçues pour protéger les actifs informatiques critiques des risques environnementaux.

L"environnement dans lequel l"équipement est déployé détermine le style structurel nécessaire de l"enceinte. Pour les centres de données sécurisés et climatisés, les structures à cadre ouvert composées de deux ou quatre poteaux verticaux en acier offrent une excellente accessibilité structurelle et une circulation d"air sans entrave. Cependant, lorsqu"un contrôle d"accès physique, une sécurité structurelle et une gestion thermique ciblée sont requis, des structures entièrement fermées équipées de panneaux avant, arrière et latéraux verrouillables deviennent nécessaires.

Pour l'informatique de périphérie localisée, les points de terminaison de réseaux distribués ou les succursales, les limitations d'espace nécessitent souvent de monter l'équipement directement sur les murs ou les colonnes structurelles. Les supports muraux robustes et les armoires compactes supportent en toute sécurité les équipements réseau jusqu'à des limites de poids spécifiques, gardant le matériel critique hors du sol et à l'écart de la circulation piétonnière ou des dommages accidentels. Lors de la surveillance de sites distants, le choix d'une armoire rack intelligente de 19 serveurs avec écran LCD pour la surveillance et le contrôle à distance fournit un suivi environnemental précis, permettant aux administrateurs de surveiller les profils de température et de gérer les actifs distants via une interface numérique centralisée.

Lors du déploiement d'équipements à l'extérieur des bâtiments de centres de données structurés, le matériel doit être protégé de la pluie, de la poussière soufflée par le vent et des changements de température extrêmes. Pour ces environnements, une armoire extérieure en acier inoxydable étanche IP55 offre une protection environnementale robuste, empêchant la pénétration de l'humidité et utilisant des joints d'étanchéité de qualité industrielle pour garantir une disponibilité continue pour les configurations de télécommunications à distance ou les systèmes de surveillance périmétrique.

Comparaison des types de structure

Gestion thermique et dimensions

L"efficacité de la gestion thermique dépend directement de la sélection d"une taille d"armoire offrant un espace interne adéquat pour une distribution correcte du flux d"air, empêchant l"air chaud évacué de recirculer dans les zones d"admission froides.

À mesure que les processeurs modernes fonctionnent de plus en plus, la relation entre les dimensions du boîtier et la gestion thermique devient critique. Si une armoire est trop remplie d’équipements et manque de profondeur ou de largeur, les voies naturelles de dissipation de la chaleur sont bloquées. Les conceptions modernes de gestion thermique utilisent un modèle de flux d"air d"avant en arrière, aspirant l"air froid du couloir avant, le tirant à travers le châssis et l"évacuant par l"arrière. Toute restriction physique le long de ce chemin augmente la charge thermique, déclenchant une limitation des composants internes ou une panne matérielle prématurée.

L’utilisation de panneaux d’obturation est un moyen très efficace d’optimiser le flux d’air de l’armoire. Ces feuilles non ventilées sont installées dans des unités de rack vides pour bloquer les espaces ouverts, forçant l"air froid à travers l"équipement actif plutôt que de le laisser glisser paresseusement dans le plénum d"échappement arrière. De plus, la sélection d"une armoire plus profonde fournit une zone tampon intégrée à l"arrière, permettant à l"air chaud de se dilater et de monter proprement vers les plénums de retour aériens sans créer de contre-pression contre les ventilateurs d"extraction du serveur.

Dans les configurations haute densité, la convection passive nécessite souvent le soutien d"accessoires de refroidissement actif. Des plateaux de ventilation montés sur le dessus, des grilles de ventilation inférieures et des unités d"extraction intelligentes peuvent être intégrés dans le cadre de l"armoire pour aspirer activement l"air à travers le système. Une gestion appropriée de ces chemins de circulation d"air permet aux centres de données de fonctionner à des paramètres opérationnels ambiants plus élevés, réduisant ainsi les mesures globales d"efficacité de la consommation d"énergie (PUE) et réduisant les factures d"énergie des installations.

Paramètres d"optimisation du flux d"air

Meilleure pratique de gestion thermique : maintenez toujours une limite thermique d'avant en arrière en utilisant des barrages d'air latéraux et des panneaux d'obturation. Ne mélangez jamais un équipement de refroidissement d'avant en arrière avec du matériel respiratoire côte à côte dans la même pile verticale sans utiliser des carénages de dérivation d'air pour corriger les chemins d'écoulement.

Espace requis pour la gestion des câbles

Les exigences en matière d"espace pour la gestion des câbles dictent les dégagements internes nécessaires pour acheminer les lignes de données du réseau en masse et les alimentations électriques principales sans restreindre l"accès aux équipements ni bloquer les chemins d"échappement.

Les baies informatiques haute densité modernes nécessitent une connectivité étendue, ce qui signifie qu"une seule armoire 42U peut héberger des centaines de lignes réseau actives et d"alimentations électriques. Sans un espace vertical et horizontal adéquat intégré aux dimensions de l"armoire, ce câblage peut rapidement se transformer en un désordre non géré, étouffant le flux d"air et compliquant la maintenance. Lors de la planification des déploiements d’infrastructures, il est essentiel de donner la priorité aux canaux de câblage verticaux dédiés pour garantir la santé opérationnelle à long terme.

Le choix d"un boîtier de 800 mm de large offre un avantage significatif pour la gestion complexe des câbles. La largeur supplémentaire crée des passages dédiés des deux côtés de la pile d"équipements centrale de 19 pouces. Ces espaces peuvent être équipés de gestionnaires verticaux de grande capacité, d"anneaux en D et d"attaches en tissu auto-agrippantes, permettant aux techniciens d"organiser proprement d"épais faisceaux de cordons de brassage en cuivre ou en fibre sensible, loin du châssis de l"équipement.

De plus, des éléments de gestion horizontaux appropriés doivent être installés à intervalles réguliers entre les commutateurs actifs et les panneaux de brassage. Ces composants fournissent des points d"entrée et de sortie propres pour le câblage, évitant ainsi toute contrainte sur les ports de connexion délicats. L"organisation propre des câbles garantit que les nœuds de serveur individuels peuvent glisser complètement sur leurs rails de montage télescopiques pour l"entretien sans déconnecter les réseaux de production actifs adjacents.

Propriétés dimensionnelles des supports de câblage

Pérenniser votre infrastructure de rack de serveurs

L"infrastructure de rack de serveur à l"épreuve du temps nécessite de sélectionner des dimensions d"armoire et des capacités de charge trop spécifiées lors du déploiement initial pour s"adapter de manière transparente aux empreintes de calcul, d"alimentation et de stockage de nouvelle génération.

Les cycles technologiques évoluent rapidement, ce qui signifie que l"infrastructure déployée aujourd"hui doit rester fonctionnelle malgré plusieurs générations de mises à jour du matériel informatique. Le choix de boîtiers de taille minimale pour économiser sur les coûts initiaux se retourne souvent contre eux lorsque des serveurs de remplacement plus récents, plus profonds ou plus performants ne peuvent pas s"adapter aux châssis existants. En investissant dès le départ dans des boîtiers plus profonds, plus larges et plus hauts, les entreprises garantissent que leur infrastructure physique reste adaptable et pertinente au fil du temps.

Lors de la planification de la densité à long terme, la capacité de poids est tout aussi critique que la taille physique. Les charges statiques définissent le poids total de l"équipement que le cadre en acier de construction d"une armoire peut supporter en toute sécurité lorsqu"il est garé sur des pieds de nivellement. Les configurations modernes à haute densité remplies de réseaux de lames profonds et de lourdes alimentations sans coupure peuvent facilement peser plus de 1 300 kilogrammes, nécessitant une construction en acier robuste et des poteaux d"angle renforcés pour empêcher la torsion ou l"effondrement de la structure.

Enfin, les plaques d"entrée supérieure et inférieure de l"armoire doivent comporter de larges zones de perforation adaptables. À mesure que les architectures de réseau évoluent vers des fibres optiques à bande passante plus élevée et des puissances absorbées plus importantes, le volume de câbles entrants change considérablement. Les grands ports d"entrée scellés à brosse permettent aux techniciens de tirer de nouvelles lignes et de mettre à jour facilement les systèmes d"alimentation électrique, sans exposer l"équipement interne à des conditions ambiantes poussiéreuses.

Plan de planification des capacités à long terme

1. Répartition des frais généraux volumétriques

Sélectionnez toujours une profondeur d"armoire qui dépasse d"au moins 150 mm le composant matériel prévu le plus profond. Cet espace supplémentaire offre l"espace arrière nécessaire pour les blocs de distribution d"énergie haute capacité et les faisceaux de gestion des câbles organisés.

2. Marge de capacité de poids

Choisissez des cadres structurels qui offrent une charge statique au moins 25 % supérieure à vos calculs de déploiement immédiat. Ce tampon de sécurité s"adapte facilement aux futures baies de stockage haute densité ou aux mises à jour de batteries de secours.

3. Séparation de l"alimentation et des données

Assurez-vous que la disposition comprend deux voies de montage verticales sur les côtés opposés du cadre arrière. Cette séparation isole les lignes de données basse tension des câbles d"alimentation primaires, évitant ainsi les interférences électromagnétiques et gardant le lieu de travail organisé.
