La sélection d"armoires de batteries extérieures pour toutes les conditions météorologiques nécessite un indice de protection IP55 ou NEMA 4X, des matériaux structurels tels que l"acier inoxydable 304 ou 316 ou de la tôle galvanisée, des systèmes de gestion thermique intégrés comme des échangeurs de chaleur ou des climatiseurs et des joints d"étanchéité robustes. Ces mesures techniques garantissent que les armoires de batteries extérieures maintiennent les cellules internes dans les limites de température de fonctionnement et empêchent l"humidité, la poussière et les contaminants environnementaux toxiques de provoquer des pannes du système.
Les armoires de batteries extérieures doivent maintenir des limites thermiques strictes pour éviter la dégradation des batteries et l"emballement thermique dans des conditions ambiantes de chaleur extrême ou de gel.
La sélection du matériau approprié, tel que l"acier inoxydable ou l"acier galvanisé de haute qualité, évite une corrosion grave dans les environnements côtiers, industriels et à forte humidité.
Un indice de protection IP55 est requis pour protéger les batteries internes contre la pluie poussée par le vent, le sable en suspension dans l"air et les jets d"eau à haute pression.
Les options de climatisation intégrées, notamment les climatiseurs à compression directe et les échangeurs de chaleur air-air à contre-courant, stabilisent les températures internes de l"armoire.
Une ventilation adéquate des gaz d"échappement et des systèmes actifs intégrés d"atténuation des incendies sont des exigences de sécurité obligatoires pour les enceintes extérieures de stockage d"énergie à haute densité.
Les armoires de batteries extérieures constituent la principale défense de protection des composants sensibles de stockage d"énergie contre les facteurs atmosphériques destructeurs, les pics de chaleur ambiante et la contamination physique.
Les systèmes de batteries industrielles, en particulier les produits chimiques lithium-ion et plomb-acide avancés, fonctionnent dans des seuils thermiques stricts. Lorsqu"elles sont exposées à des environnements extérieurs, les fluctuations de température ambiante non traitées entraînent une perte de capacité importante, voire une panne totale du système. Les armoires de batteries extérieures offrent un environnement interne scellé et climatisé qui isole les cellules des hivers glacials, des étés caniculaires et des charges de rayonnement solaire. Le déploiement d"armoires de batteries extérieures robustes prolonge la durée de vie globale des batteries et évite les cycles de remplacement prématurés dans les installations critiques de télécommunications, solaires et de services publics.
En plus de la protection thermique, les armoires de batteries extérieures empêchent l"humidité, la poussière et les éléments corrosifs en suspension d"entrer en contact avec les bus électriques et les systèmes de gestion des batteries. La pluie, les embruns salés côtiers et les poussières soufflées provoquent une oxydation, des courts-circuits et des défauts à la terre. Les armoires de batteries extérieures de haute qualité utilisent des systèmes d"étanchéité et des boîtiers à pression égalisée pour préserver l"intégrité structurelle pendant des décennies d"exposition continue. De plus, les armoires de batteries extérieures offrent une sécurité physique contre le vandalisme, les accès non autorisés et l"intrusion de la faune.
D'un point de vue technique, les armoires de batteries extérieures rationalisent l'installation sur le terrain en intégrant des unités de distribution d'énergie, des racks de batteries, des systèmes de gestion thermique et de surveillance électronique dans une seule empreinte modulaire. La conception de systèmes avec des armoires de batteries extérieures dédiées simplifie la modélisation thermique et la maintenance sur le terrain tout en répondant aux normes mondiales de conformité en matière de sécurité. Pour les déploiements extérieurs intensifs nécessitant une résistance aux intempéries et une rigidité structurelle maximales, des boîtiers spécialisés tels que l' armoire de batterie extérieure en acier inoxydable étanche IP55 offrent une isolation environnementale fiable dans les climats extrêmes.
Paramètre environnemental | Impact sans enceinte | Stratégie d"atténuation dans les armoires de batterie extérieures |
Rayonnement solaire (UV) | Surchauffe interne de l"armoire, risque d"emballement thermique | Isolation double paroi, pare-soleil, revêtements en poudre réfléchissants |
Pluie/humidité poussée par le vent | Courts-circuits, corrosion des bornes, rupture d"isolation | Joint continu en polyuréthane IP55/IP66, fermetures multipoints |
Températures ambiantes extrêmes | Baisse de capacité (<0°C), vieillissement accéléré (>35°C) | Refroidisseurs thermoélectriques, unités AC actives, chauffages internes PTC |
Atmosphère corrosive / Brouillard salin | Dégradation structurelle, rouille du métal du boîtier | Construction en acier inoxydable 304/316, revêtement époxy extérieur |
Conseils d'entretien : Inspectez les joints de porte tous les douze mois pour détecter tout signe de compression permanente, de fissuration ou de dégradation chimique. Nettoyez les surfaces des joints avec de l'eau savonneuse douce et assurez-vous que les barres de verrouillage multipoints sont lubrifiées avec de la graisse synthétique pour préserver les niveaux de protection IP55 sur de longues durées de vie. |
L"évaluation de vos besoins en matière de boîtier électrique extérieur nécessite l"analyse des charges thermiques internes, des conditions environnementales extrêmes, des classes de protection contre la pénétration et des configurations de montage spatiales.
La détermination des paramètres corrects pour les armoires de batteries extérieures commence par un calcul détaillé de la charge thermique totale générée par l"électronique interne et les cycles de charge des batteries. La dissipation thermique interne, mesurée en watts, doit être équilibrée par rapport à la perte ou au gain de chaleur à travers les parois de l"armoire dans les pires conditions ambiantes. Les ingénieurs évaluant les armoires de batteries extérieures doivent évaluer les facteurs géographiques, notamment les indices de rayonnement solaire, les températures estivales maximales, les températures hivernales minimales et les conditions de vent dominantes pour dimensionner l"équipement de refroidissement de manière appropriée.
Les indices de protection contre la pénétration (IP) constituent une autre base essentielle lors du choix des armoires de batteries extérieures. Un indice IP55 garantit une protection contre les dépôts de poussière dangereux et les jets d"eau provenant de toutes les directions, ce qui le rend adapté aux installations municipales et de télécommunications extérieures standard. Les sites très poussiéreux ou côtiers peuvent nécessiter des niveaux de protection plus élevés. Les intégrateurs de systèmes doivent également évaluer les exigences de charge mécanique, en s"assurant que les étagères internes et les cadres structurels des armoires de batteries extérieures supportent les chaînes de batteries lourdes au lithium-ion ou VRLA pendant l"activité sismique.
La disposition des composants dans les armoires de batteries extérieures affecte considérablement les performances thermiques et l’accessibilité à la maintenance. Les batteries doivent être positionnées de manière à favoriser le flux d’air convectif naturel, en évitant les points chauds localisés. Les concepteurs de systèmes spécifient souvent des armoires de batteries extérieures modulaires équipées de rails de montage en rack de 19 ou 23 pouces pour permettre une intégration propre des centrales électriques CC, des redresseurs, des disjoncteurs et des unités de surveillance environnementale aux côtés des plateaux de batteries. Le choix d'un bien proportionné boîtier d'armoire de batteries IP55 permet de maintenir une gestion ordonnée des câbles, une distribution correcte du chemin d'air et un accès facile aux techniciens pour l'entretien des cellules.
Charge thermique et calcul environnemental
Le dimensionnement des armoires de batteries extérieures nécessite le calcul du delta de température ambiante et de la perte de chaleur interne totale. L"intégration d"unités de refroidissement actives ou d"échangeurs de chaleur passifs empêche l"accumulation de chaleur à l"intérieur de l"armoire, garantissant ainsi que les batteries restent dans leur plage de température de fonctionnement optimale.
Évaluation de la protection contre la pénétration et de l"étanchéité
Faire correspondre les indices IP aux sites de déploiement empêche la pénétration d’eau et de poussière. Les armoires de batteries extérieures déployées dans des environnements poussiéreux ou des zones exposées à la pluie nécessitent des joints continus en polyuréthane et des presse-étoupes étanches aux liquides pour protéger les composants internes.
Planification de la répartition spatiale et du poids
Les chaînes de batteries haute densité exercent des poids de charge au sol élevés à l’intérieur des armoires de batteries extérieures. Les cadres de base renforcés, les supports d"étagère robustes et les rails de montage en rack équilibrés empêchent la flexion structurelle et assurent la stabilité pendant le transport et l"installation.

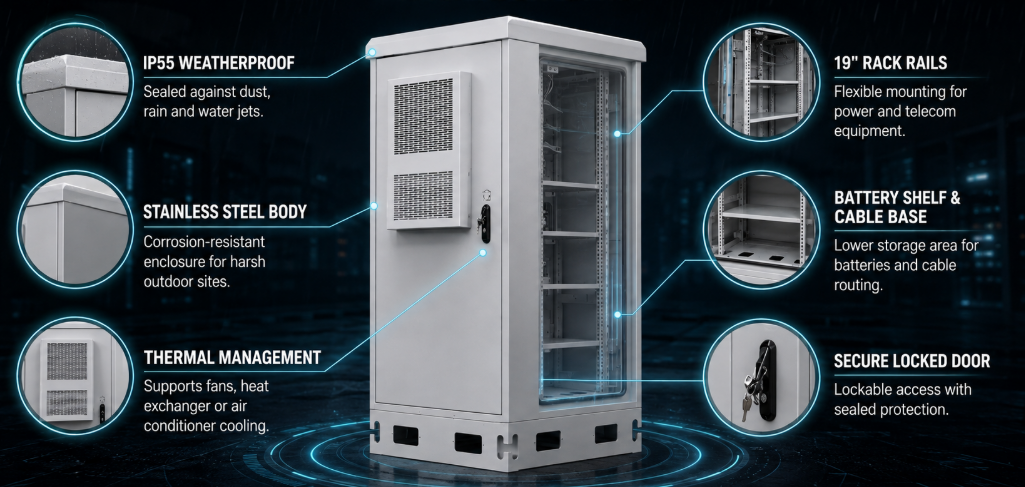

La sélection des matériaux pour les armoires de batteries extérieures détermine la durabilité structurelle, la résistance à la corrosion, le poids et la durée de vie à long terme dans diverses zones climatiques.
Les principaux métaux de structure utilisés dans les armoires de batteries extérieures sont l"acier galvanisé, l"acier inoxydable (SUS304/SUS316) et les alliages d"aluminium de qualité marine. L"acier galvanisé offre une résistance structurelle élevée et une rentabilité pour les installations intérieures. L"acier inoxydable offre une protection maximale dans les environnements très corrosifs, tels que les zones côtières exposées aux brouillards salins ou les sites industriels exposés aux vapeurs chimiques. Les armoires de batteries extérieures fabriquées en acier inoxydable 304 ou 316 empêchent la formation de rouille et maintiennent l"intégrité structurelle au cours de déploiements sur plusieurs décennies.
Les surfaces des armoires de batteries extérieures nécessitent des revêtements spécialisés de qualité extérieure pour résister aux rayons ultraviolets, à l"écaillage et aux intempéries. Les revêtements en poudre de polyester appliqués électrostatiquement offrent une finition durable qui empêche la corrosion du substrat. Les clients européens demandent fréquemment des finitions gris clair (telles que RAL 7035) car elles offrent un indice de réflexion solaire (SRI) élevé, réduisant ainsi l"absorption de chaleur provenant de la lumière directe du soleil et réduisant les besoins en énergie de refroidissement.
La qualité de fabrication se reflète dans les détails des armoires de batteries extérieures : joints soudés sans soudure, coins meulés, charnières de porte robustes et matériaux d'étanchéité haute performance. Les joints en polyuréthane coulé en continu ou en EPDM conservent leur élasticité sur de larges plages de température, assurant une étanchéité malgré les ouvertures répétées des portes. La spécification d’un de haute qualité boîtier extérieur étanche en acier inoxydable protège les infrastructures énergétiques critiques contre la rouille, l’usure mécanique et les pannes atmosphériques.
Type de matériau | Résistance à la corrosion | Résistance mécanique | Environnement cible typique |
Acier galvanisé (SECC/SGCC) | Modéré (revêtement en poudre) | Haut | Télécommunications intérieures, centrales électriques de banlieue |
Acier inoxydable 304 | Haut | Très haut | Extérieur général, humidité élevée, extérieur industriel |
Acier inoxydable 316 | Exceptionnel (résistant au brouillard salin) | Très haut | Plateformes offshore, zones côtières (<1km de la mer) |
Alliage d"aluminium (5052/6063) | Haut | Modéré | Installations à poids limité, sites sur toit |
Substrats en acier inoxydable ou en métal galvanisé
L"évaluation des options de substrat métallique pour les armoires de batteries extérieures nécessite de trouver un équilibre entre l"exposition environnementale et les contraintes de coûts. L"acier inoxydable résiste complètement à la rouille même si les revêtements de surface sont rayés, ce qui le rend idéal pour les déploiements marins difficiles.
Revêtements en poudre architecturaux de haute durabilité
Les systèmes de traitement de surface appliqués aux armoires de batteries extérieures doivent passer des tests rigoureux au brouillard salin (par exemple, plus de 1 000 heures selon ASTM B117). Les revêtements en polyester thermodurcissable résistent au farinage, au pelage et à la décoloration causés par le rayonnement UV continu.
Soudage de précision et intégrité du cadre structurel
Le soudage robotisé continu et la géométrie renforcée du cadre empêchent le craquage ou la torsion lorsque les armoires de batteries extérieures sont entièrement chargées de chaînes de batteries lourdes. Les joints doivent être meulés de manière lisse pour maintenir des surfaces de contact constantes avec le joint.
Les dispositifs de ventilation et de sécurité des armoires de batteries extérieures gèrent l"accumulation de chaleur, éliminent les gaz dangereux et assurent un confinement actif des incendies pour les systèmes de stockage d"énergie à haute densité.
Les systèmes de gestion thermique pour les armoires de batteries extérieures vont du simple refroidissement par ventilateur à air pulsé aux échangeurs de chaleur en boucle fermée et aux unités de climatisation à compresseur. La ventilation à air pulsé utilise des entrées de persiennes filtrées et des ventilateurs d"extraction, ce qui convient lorsque les températures ambiantes restent inférieures à la température maximale autorisée de la batterie. Les climatiseurs en boucle fermée isolent l"air interne de l"armoire des contaminants externes, éliminant ainsi efficacement les charges thermiques internes même lorsque la température ambiante extérieure dépasse 45°C. La sélection de la stratégie de gestion thermique appropriée évite la surchauffe de la batterie et la dégradation des performances.
L"ingénierie de sécurité dans les armoires de batteries extérieures doit également tenir compte de la génération de gaz, en particulier des dégagements gazeux lors de conditions de surcharge. Le plomb-acide et certains produits chimiques au lithium peuvent libérer de l"hydrogène ou des gaz toxiques, créant des risques d"explosion dans les enceintes scellées. Les armoires de batteries extérieures nécessitent des canaux de ventilation pour l"hydrogène ou des soupapes de surpression qui évacuent les gaz plus légers que l"air en toute sécurité à l"extérieur sans compromettre la protection globale contre l"infiltration IP55. Des modules de ventilateurs anti-explosion spécialisés et des capteurs d"hydrogène peuvent également être intégrés dans des armoires de batteries extérieures haute tension.
Les systèmes d’atténuation des incendies deviennent des exigences standard dans les armoires de batteries extérieures de grande capacité. Les unités d"extinction d"incendie à base d"aérosols, les tubes de détection d"incendie dans le micro-environnement et les relais d"arrêt du système de gestion de batterie (BMS) intégré détectent et éteignent rapidement les événements d"emballement thermique au niveau du module. La combinaison d"une gestion thermique intelligente, d"une ventilation automatique des gaz d"échappement et d"une suppression rapide des incendies à l"intérieur des armoires de batteries extérieures garantit une sécurité opérationnelle maximale dans les projets commerciaux, de télécommunications et de stockage d"énergie renouvelable.
Composant thermique et de sécurité | Principe de fonctionnement | Application principale dans les armoires de batterie extérieures |
Climatiseur à compresseur | Refroidissement par réfrigération active en boucle fermée | Zones à température ambiante élevée (>40°C), contrôle strict de la température |
Échangeur de chaleur air-air | Transfert de chaleur sensible à contre-courant en boucle fermée | Zones à ambiance modérée où la température interne peut dépasser la température extérieure |
Évent/vanne d"échappement d"hydrogène | Libération de pression directionnelle unidirectionnelle | Empêche l"accumulation d"hydrogène gazeux inflammable lors du chargement de la batterie |
Système d"extinction d"incendie par aérosol | Extinction chimique activée thermiquement | Extinction rapide de l’emballement thermique dans les parcs de batteries lithium-ion |
La sélection des bonnes armoires de batteries extérieures nécessite d"évaluer les conditions environnementales, la qualité des matériaux structurels, les niveaux de protection contre la pénétration et les configurations de climatisation. À mesure que les déploiements mondiaux d’énergies renouvelables et les réseaux de télécommunications à distance se développent, la demande d’armoires de batteries extérieures résilientes continue d’augmenter. La spécification de boîtiers construits en acier inoxydable de haute qualité ou en métal galvanisé protégé avec un indice de protection IP55 garantit que les parcs de batteries critiques fonctionnent en toute sécurité dans des plages de températures extrêmes, une humidité élevée et des conditions météorologiques difficiles. Les intégrateurs de systèmes qui privilégient l"ingénierie thermique, la résistance à la corrosion et la ventilation de sécurité intégrée dans leurs armoires de batteries extérieures garantissent la fiabilité du système à long terme, réduisent les frais de maintenance sur le terrain et maximisent le retour sur investissement de l"infrastructure de stockage d"énergie extérieure.
