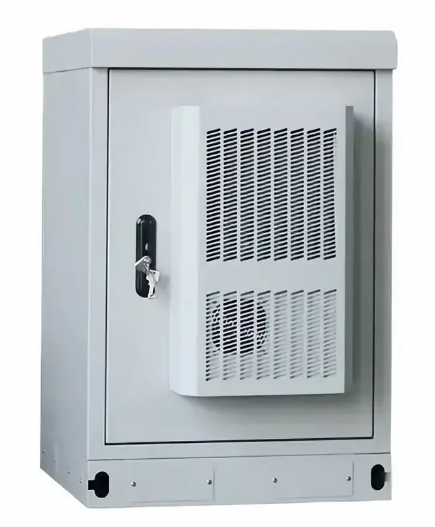

Comment une armoire batterie réduit-elle les risques ?

Principaux à retenir

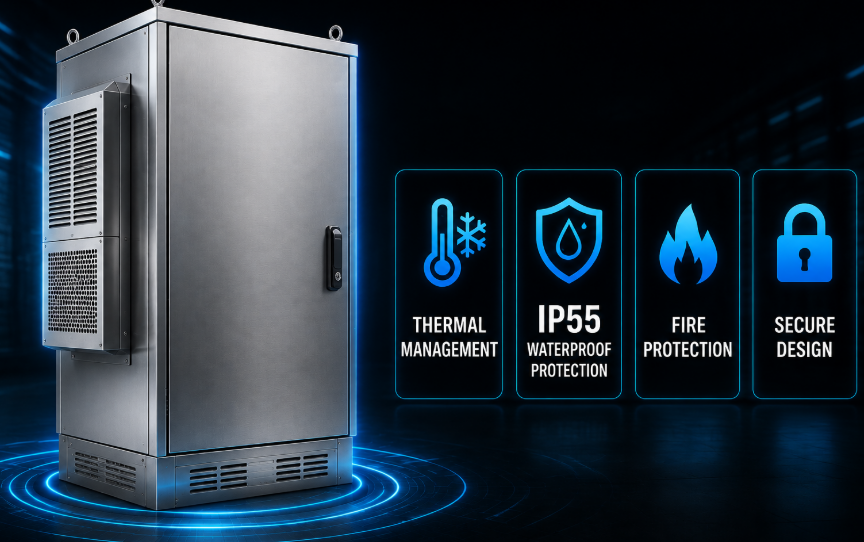

• Protection thermique et de sécurité : les armoires de batteries extérieures nécessitent un contrôle climatique précis, une ventilation des gaz d'échappement et une suppression active des incendies pour éviter la dégradation de la batterie et l'emballement thermique dans des conditions météorologiques extrêmes.

• Durabilité et étanchéité : Construits en acier inoxydable 304/316 ou en acier galvanisé de haute qualité avec un joint continu en polyuréthane IP55, ces boîtiers bloquent l'humidité, le brouillard salin et la pénétration de la poussière.

• Refroidissement actif : les climatiseurs à compresseur intégrés ou les échangeurs de chaleur air-air stabilisent les environnements thermiques internes dans des conditions ambiantes fluctuantes.

Protection essentielle pour le stockage d’énergie

Les armoires de batteries extérieures servent de principale limite défensive pour les modules de batteries sensibles contre les températures extrêmes, les charges thermiques solaires et les contaminants corrosifs. Les batteries au lithium-ion et au plomb fonctionnent dans des limites thermiques étroites ; des pics de température non atténués entraînent une perte de capacité ou une panne du système. Les boîtiers scellés et climatisés isolent les cellules de batterie des fortes gelées hivernales et de la chaleur estivale, prolongeant ainsi la durée de vie opérationnelle des sites de télécommunications, d"énergie solaire et de services publics.

Au-delà de la gestion thermique, ces armoires protègent les bus électriques internes et les unités BMS des courts-circuits provoqués par la pluie, les brouillards salins et la poussière en suspension dans l"air. Les barres de verrouillage multipoints et les joints d"étanchéité continus préservent la protection IP55, tandis que les cadres robustes assurent la sécurité physique contre le vandalisme et la faune. La distribution d"énergie intégrée, les rails de rack et l"électronique de surveillance rationalisent l"installation sur le terrain dans une seule empreinte modulaire.

Évaluation des exigences en matière de boîtier électrique

La sélection de l"armoire appropriée implique l"évaluation de la dissipation thermique, des conditions environnementales extrêmes, de la protection contre la pénétration et des exigences de montage :

• Calculs de charge thermique : faites correspondre la production de chaleur interne (en watts) et les limites solaires/ambiantes régionales à la capacité du système de refroidissement.

• Protection contre l'entrée (IP) : les boîtiers IP55 bloquent les jets d'eau et les dépôts de poussière pour les déploiements municipaux extérieurs standard ; les sites côtiers plus difficiles peuvent exiger une protection améliorée.

• Disposition structurelle : positionnez les batteries pour optimiser le flux d'air convectif naturel et éviter les points chauds localisés. Les rails pour rack standard de 19/23 pouces simplifient l'intégration des redresseurs, des disjoncteurs et des unités de surveillance.

Facteurs d’évaluation de base :

• Calcul thermique et environnemental : calculez les deltas thermiques pour dimensionner le refroidissement actif et éviter l'accumulation de chaleur interne.

• Évaluation de l'étanchéité : Mettre en place des joints continus en polyuréthane et des presse-étoupes étanches aux liquides pour empêcher la pénétration d'eau et de poussière.

• Planification de l'espace et des charges : renforcez les cadres de base et les supports pour supporter les chaînes de batteries lourdes pendant le transport et l'activité sismique.

Matériaux et qualité de fabrication

La sélection du substrat détermine directement la longévité structurelle et la résistance à la corrosion dans les environnements côtiers, industriels ou intérieurs :

• Métaux de structure : L'acier galvanisé offre une résistance rentable pour les sites intérieurs. L'acier inoxydable 304/316 offre une prévention supérieure de la rouille dans les embruns salés côtiers et les zones très humides. Les alliages d'aluminium conviennent aux installations sensibles au poids.

• Traitements de surface : les revêtements en poudre de polyester thermodurcissable (par exemple, gris clair RAL 7035) offrent des performances à indice de réflectance solaire (SRI) élevées, minimisant le gain de chaleur solaire et résistant à la dégradation par les UV.

• Précision de construction : le soudage robotisé continu, le meulage des coins en douceur et les joints PU/EPDM coulés en continu conservent leur élasticité pendant une durée de vie prolongée.

Comparaison des matériaux :

• Acier galvanisé : Haute résistance, rentable ; idéal pour les stations de télécommunications intérieures et de banlieue.

• Acier inoxydable 304 : Haute résistance à la corrosion ; adapté aux sites industriels extérieurs à forte humidité et en général.

• Acier inoxydable 316 : Résistance exceptionnelle aux brouillards salins ; obligatoire pour les plateformes offshore et les déploiements côtiers (<1 km de la mer).

• Alliage d'aluminium : léger ; optimisé pour les toits ou les fondations à poids limité.

Systèmes de ventilation et de sécurité

Pour gérer les charges thermiques, l"accumulation de gaz dangereux et les risques d"incendie, les armoires intègrent des mécanismes de refroidissement actif et de sécurité :

• Options de contrôle climatique : les climatiseurs à compresseur en boucle fermée fonctionnent efficacement dans les zones à température ambiante élevée (>40°C), tandis que les échangeurs de chaleur air-air assurent un transfert de chaleur sensible en boucle fermée sans introduire de contaminants extérieurs.

• Évacuation des gaz : des soupapes de surpression unidirectionnelles ou des ventilateurs anti-explosion évacuent l'hydrogène libéré lors d'une surcharge sans compromettre la protection IP55.

• Suppression active des incendies : les extincteurs à base d'aérosols, les tubes thermiques du micro-environnement et les relais d'arrêt du BMS éteignent rapidement les événements d'emballement thermique au niveau du module.

La sélection d"une armoire de batterie extérieure IP55 fabriquée en acier inoxydable de haute qualité ou en métal galvanisé protégé offre une protection de l"environnement à long terme, minimise les frais de maintenance sur le terrain et garantit un retour sur investissement élevé pour l"infrastructure de stockage d"énergie extérieure.
