Les prises escamotables fonctionnent via des ensembles d"élévation mécaniques ou pneumatiques, comme des vérins à gaz ou des ressorts de verrouillage, logés sous le bureau. Une pression sur le couvercle supérieur libère un loquet mécanique, permettant au ressort ou à la pression du gaz de soulever en douceur le groupe de prises dans une position verticale et accessible.
Les prises escamotables se cachent à l"intérieur des comptoirs pour fournir de l"énergie tout en économisant un espace précieux sur la table.
Les systèmes pneumatiques utilisent des amortisseurs à l"azote pour un mouvement fluide sans avoir besoin d"une alimentation moteur externe.
Les joints en silicone protègent les contacts électriques sous tension contre les déversements accidentels et l"accumulation de poussière.
L"installation nécessite des dimensions de découpe précises et un espace vertical dégagé sous le bureau.
La gestion des câbles anti-traction garantit que le câblage interne se plie en douceur sans fatigue de flexion.
Les prises escamotables utilisent trois méthodes de mouvement principales : ressorts de verrouillage, vérins pneumatiques à gaz ou entraînements motorisés.
Les systèmes manuels à ressorts à poussoir utilisent des ressorts internes associés à un mécanisme de verrouillage tactile. Une pression sur le capuchon supérieur libère le loquet, permettant à la force du ressort de pousser le boîtier de la prise vers le haut. Des amortisseurs à friction rotatifs le long du rail de guidage empêchent le module de s"accrocher trop brusquement.
Les douilles pneumatiques remplacent les simples ressorts par des bouteilles d'azote gazeux scellées. Le vérin à gaz fournit une pression ascendante constante, soulevant le module d'alimentation en douceur. Lors de la conception d'unités commerciales, notre équipe donne la priorité à une prise de courant pneumatique de bureau de type européen pour le bureau ou la cuisine, car son amortisseur pneumatique décélère en douceur en haut de sa course, réduisant ainsi l'impact mécanique et les vibrations de la table.
Les systèmes de prises escamotables motorisés utilisent des moteurs pas à pas ou à engrenages électriques connectés à une vis mère filetée. Des capteurs tactiles déclenchent le moteur pour faire monter ou descendre le boîtier de la prise. Bien qu"automatisées, les unités motorisées nécessitent une alimentation externe, présentent plus de points de défaillance potentiels et coûtent beaucoup plus cher que les conceptions pneumatiques.

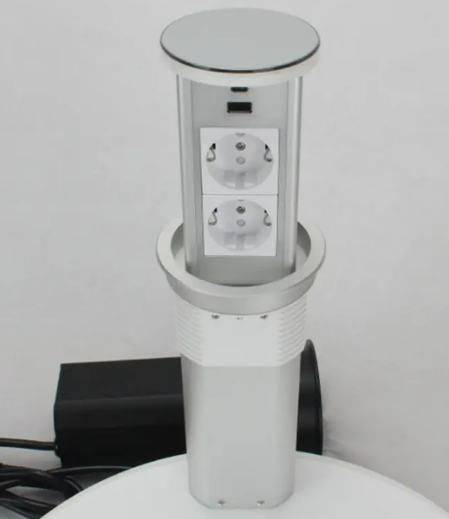

Une prise pop-up commerciale se compose d"un châssis externe, d"actionneurs de levage, de rails de guidage, de modules d"alimentation et d"un câblage flexible.
Le boîtier extérieur est construit en aluminium extrudé ou en plastique ABS ignifuge. Cette cartouche protège les pièces mécaniques des interférences sous le bureau, retient les débris et se fixe au panneau du meuble à l"aide d"un collier de verrouillage fileté.
À l’intérieur se trouve l’ensemble chariot vertical contenant les prises secteur, les cartes de chargement USB et les coupleurs de données. Des rails de guidage de précision en aluminium ou en acier bordent le tube extérieur, associés à des bagues coulissantes en téflon ou en nylon pour garantir un mouvement vertical fluide et sans oscillation.
À la base se trouve l’alimentation électrique principale. Étant donné que la colonne de prise se déplace verticalement tandis que la connexion externe reste fixe, le faisceau de câbles interne doit bouger librement sans pincement. Les câbles en cuivre très flexibles sont acheminés via des guides internes pour gérer le jeu en toute sécurité sur des milliers de cycles d"élévation.
Nom du composant | Matériau primaire | Fonction d"ingénierie |
Couvercle supérieur/plaque de couverture | Aluminium anodisé | Fournit une finition affleurante et protège contre les déversements. |
Cartouche de protection extérieure | ABS ignifuge | Encapsule la mécanique et isole le câblage sous tension. |
Cylindre de levage vertical | Vérin à gaz scellé | Génère une force ascendante constante sans puissance. |
Bagues de guidage | PTFE autolubrifiant | Empêche les oscillations latérales et maintient l"alignement. |
Harnais de puissance flexible | Fil de cuivre hautement flexible | Transmet la puissance aux prises mobiles en toute sécurité. |
Le cycle opérationnel de la prise pop-up suit quatre étapes : déverrouillage du loquet, montée contrôlée, verrouillage supérieur et rétraction par poussée.
L"état de repos commence avec la prise entièrement encastrée. Le capot supérieur affleure la table, maintenu par un loquet à ressort. Le vérin à gaz interne ou le ressort reste comprimé sous tension contre la goupille verrouillée.

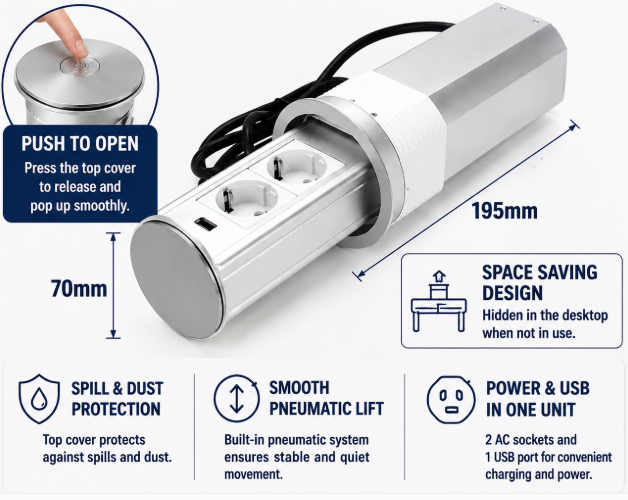

Lorsqu"un utilisateur appuie sur le couvercle supérieur, la force vers le bas dégage la goupille de verrouillage de son rail. Libéré du loquet, le cylindre pneumatique comprimé exerce une force constante vers le haut contre le chariot du module interne.
À mesure que le chariot monte, des amortisseurs liquides internes contrôlent la vitesse, créant une montée en douceur de deux à trois secondes. En extension complète, un verrou de limite mécanique attrape l"ensemble coulissant afin que le branchement des appareils ne repousse pas accidentellement la colonne vers le bas.
Pour rétracter l"unité, l"utilisateur appuie sur le couvercle jusqu"à ce que la goupille de verrouillage s"enclenche dans son siège de retenue, recomprimant le vérin à gaz et verrouillant l"unité à ras.
L"élévation pneumatique utilise des amortisseurs à gaz pour un mouvement contrôlé, tandis que les systèmes mécaniques de base reposent sur des ressorts et des engrenages en acier.
Les systèmes à ressorts mécaniques utilisent des ressorts en acier enroulés pour soulever le module. Ces conceptions de base ont des courbes de force non linéaires : elles s"accrochent rapidement au début et s"estompent près de l"extension supérieure. L"ajout d"engrenages à friction aide à atténuer ce phénomène, mais la graisse d"amortissement peut se dégrader avec le temps, entraînant des vitesses de montée en puissance inégales.
Les mécanismes pneumatiques utilisent des bouteilles de gaz scellées chargées d"azote à haute pression pour exercer une force uniforme sur toute la course. Les chambres à fluide internes régulent la vitesse sans graisse externe, offrant un fonctionnement plus silencieux, un déplacement plus fluide et des performances constantes malgré les changements de température.
Dans les installations commerciales, les prescripteurs européens choisissent systématiquement une prise de courant pneumatique de bureau de type européen pour le bureau ou la cuisine plutôt que les options mécaniques. La force de levage uniforme permet de manipuler sans effort les plaques frontales en métal lourd et les transformateurs intégrés, sans se coincer pendant le fonctionnement.
Les prises pop-up offrent des avantages fonctionnels évidents : meilleure gestion des câbles, conservation de l"espace, ergonomie améliorée et protection contre les éclaboussures.
Optimisation de l"espace
En dissimulant les prises électriques, les prises escamotables maintiennent l"espace de la table ouvert pour le travail quotidien. Dans les salles de réunion, cela élimine les chemins de câbles encombrants et maintient une esthétique de surface propre lorsque l"alimentation électrique n"est pas nécessaire.
Protection contre les déversements
Les sorties à surface ouverte collectent facilement la poussière et les déversements de liquides. Les prises pop-up comportent des plaques de recouvrement supérieures avec des joints en caoutchouc périmétriques qui redirigent les liquides accidentels loin des contacts électriques internes lorsqu"elles sont fermées.
Accès électrique ergonomique
Les prises murales standard obligent les utilisateurs à passer sous les bureaux pour obtenir de l’électricité. Une prise escamotable amène l"alimentation secteur et le chargement USB directement à la hauteur de travail, améliorant ainsi l"accessibilité dans les environnements commerciaux.
Risques de voyage réduits
Les rallonges traînantes suspendues aux bords de la table créent des risques de trébuchement et risquent de faire glisser les appareils hors des bureaux. Les unités pop-up maintiennent le câblage principal sous la table, permettant aux cordons courts de se brancher proprement sur le dessus.
L"installation d"une prise pop-up nécessite une découpe précise, un dégagement sous le bureau, le serrage du châssis et l"acheminement des câbles d"alimentation.
L"installation commence par découper un trou propre dans la table à l"aide d"une scie cloche ou d"un routeur CNC. Les dimensions précises des trous garantissent que le couvercle supérieur affleure sans se coincer contre les bords de la découpe du bureau.
Ensuite, l"ensemble pop-up est abaissé dans la découpe par le haut, en plaçant un joint en caoutchouc entre la bride supérieure et le bureau. Par le dessous, un collier de verrouillage fileté se visse sur le boîtier extérieur, fixant fermement l"unité contre le plan de travail.
La gestion de l’espace sous le bureau est essentielle. Les installateurs doivent confirmer que le boîtier inférieur n"interfère pas avec les blocs-tiroirs, les cadres de support ou l"espace pour les jambes de l"utilisateur. Les câbles d"alimentation principaux sortant du presse-étoupe inférieur doivent être fixés avec des colliers anti-traction pour permettre un déplacement vertical fluide.
Vérifiez que l"épaisseur du plan de travail correspond à la plage de serrage de l"anneau de montage (10 mm à 60 mm).
Mesurez l’espace vertical sous la table pour éviter toute interférence avec les tiroirs ou l’espace pour les jambes.
Assurez-vous que le joint supérieur repose contre la surface de la table pour bloquer la pénétration du liquide.
Fixez le câble principal aux supports sous le bureau à l"aide de pinces anti-traction pour protéger le câblage des bornes.
L"entretien d"une prise pop-up implique le nettoyage des joints supérieurs, la vérification des rails de guidage internes et l"inspection du serre-câble.
Au fil des mois d"utilisation quotidienne, de la poussière et des résidus de liquide séché peuvent s"accumuler dans l"espace annulaire autour du couvercle pop-up. Les débris accumulés le long des canaux de guidage verticaux augmentent la friction sur les bagues coulissantes, provoquant le collage ou le soulèvement inégal de la colonne.
Inspectez le joint anti-éclaboussures supérieur tous les six mois pour vous assurer qu’il reste flexible. Nettoyer la colonne verticale coulissante à l"aide d"un chiffon doux imbibé d"alcool isopropylique ; ne vaporisez jamais de liquides directement sur les faces de sortie. Si le mouvement semble raide, appliquez une fine couche de silicone PTFE sec en spray sur les rails de guidage internes plutôt que des graisses épaisses, qui attirent la poussière.
Vérifiez le câble d"alimentation principal sous le bureau pour vous assurer que le soufflet flexible anti-traction reste fermement en place et se déplace librement sans s"accrocher au matériel sous le bureau pendant l"élévation.
Avertissement de sécurité pour l'entretien : débranchez toujours l'alimentation secteur au niveau du disjoncteur ou débranchez le cordon d'alimentation avant de nettoyer, d'inspecter ou d'entretenir la mécanique interne. N'insérez jamais d'outils métalliques ou d'éponges humides dans des prises électriques sous tension. |
La sélection de la bonne unité d"alimentation escamotable dépend de la durabilité mécanique requise, de la protection contre les déversements, de la charge électrique et du budget du projet.
Pour spécifier la meilleure configuration de prise, les architectes et les entrepreneurs en électricité doivent évaluer les mécanismes de fonctionnement par rapport aux exigences de performances.
Les emplacements à fort trafic comme les salles de conférence et les centres d"affaires des hôtels nécessitent des systèmes pneumatiques durables capables de gérer des milliers de cycles de levage en douceur. Les îlots de cuisine résidentiels nécessitent des indices de protection élevés pour se prémunir contre les déversements de liquides. Pendant ce temps, les bureaux individuels de base peuvent utiliser des unités manuelles à ressort où l"efficacité budgétaire est essentielle.
Lors de l'achat de composants pour des projets commerciaux européens haut de gamme, l'intégration d'une prise de courant pneumatique de bureau de type européen pour le bureau ou la cuisine garantit la conformité aux normes européennes de sécurité électrique tout en offrant une sensation mécanique raffinée pour les espaces modernes.
Métrique d"évaluation | Douilles manuelles à ressort tactile | Douilles pneumatiques pop-up | Prises électroniques motorisées |
Complexité mécanique | Faible (ressorts, loquet, engrenages en plastique) | Moyen (vérin à gaz, chenilles, amortisseurs) | Élevé (moteur, logique PCB, vis mère) |
Qualité du mouvement de levage | Variable; peut surgir rapidement | Vitesse douce et uniforme avec arrêt en douceur | Ascenseur motorisé très doux et constant |
Résistance aux déversements | Modéré (lèvre périmétrique de base) | Élevé (joints en silicone à double lèvre) | Très élevé (Joints motorisés affleurants) |
Effort d"installation | Simple (Découpe et anneau standard) | Simple (Découpe et anneau standard) | Complexe (nécessite une alimentation 12 V/24 V) |
Durabilité à long terme | Moyen (la tension du ressort s"estompe) | Élevé (les vérins à gaz maintiennent la pression) | Moyen (usure des moteurs et des engrenages) |
Coût relatif du système | Faible / économique | Modéré / Norme commerciale | Résidentiel Premium / Haut de Gamme |
Les prises escamotables combinent utilité mécanique et design intérieur moderne, offrant une alimentation accessible sans encombrement de surface. En utilisant une élévation à vérin à gaz, des rails de guidage doubles et des faisceaux de câbles internes flexibles, ces unités offrent une fiabilité à long terme pour les utilisations professionnelles, commerciales et résidentielles. Le choix de l"amortissement pneumatique, de l"étanchéité aux éclaboussures et d"une construction robuste garantit un accès électrique propre, efficace et sûr au bureau pour les années à venir.
