WB-PC-32
Webitelecomms

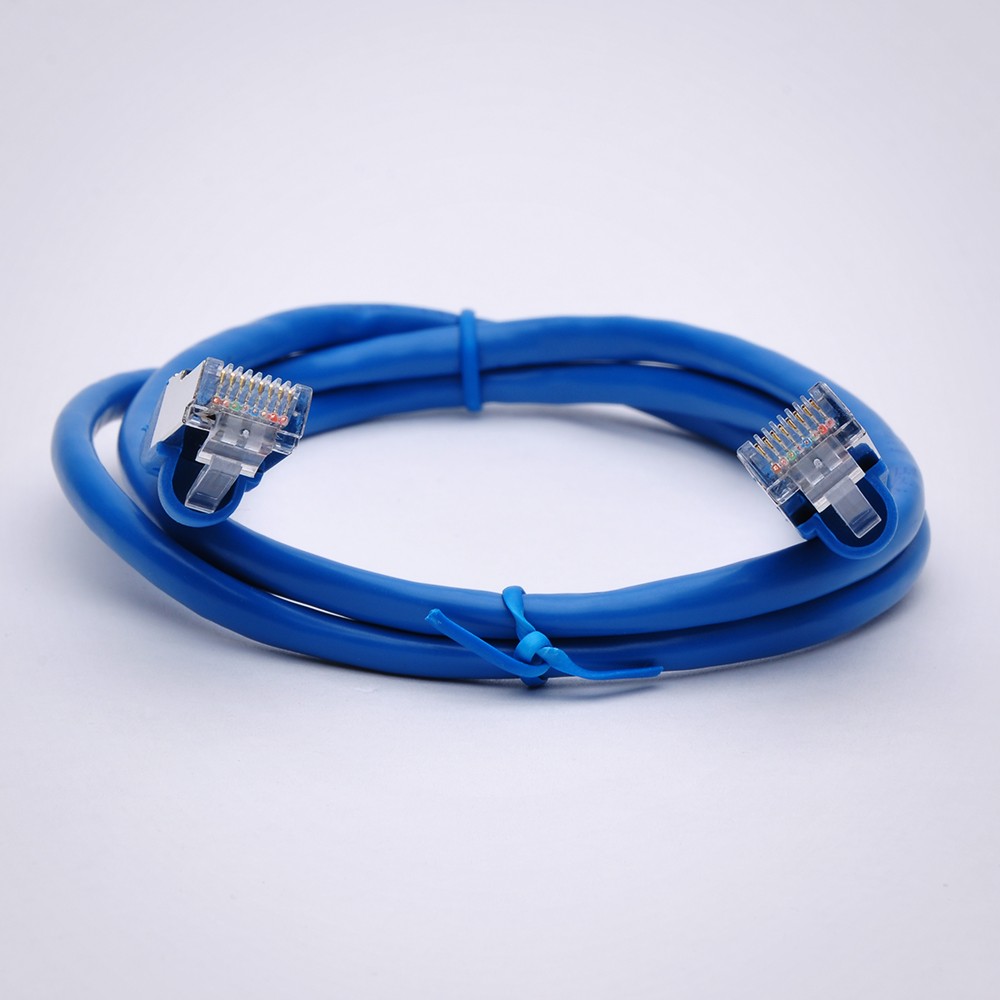

Cordon de brassage réseau Ethernet blindé Cat5e (FTP)
Conducteurs : 24AWG ou 26AWG ou 28AWG en cuivre nu toronné.
Isolation : polyoléfine
Code couleur :
paire1: bleu, blanc/bleu
paire2:orange,blanc/orange
Paire3: vert, blanc/vert
Paire 4 : marron, blanc/marron
Ripcord : sous la veste
Veste : PVC ou LSZH
Normes : UL444/CSA-C22.2 No 214, Type CM EIA/TIA-568A et EIA/TIA-568B.2, Câble horizontal
Applications : Internet, ordinateur
UTP : démasquer le câble
STP : câble réseau à blindage unique, ruban Mylar, ruban aluminium-mylar et fil de drainage
SFTP : Câble double blindage, ruban Mylar, ruban Aluminium-Mylar et fil de drainage et tresse en cuivre nu ou étamé
Spécifications détaillées du connecteur de câble réseau :
Type nickelé RJ45 8P8C
Type doré RJ45 8P8C
| ANSI/TIA/EIA-568-C.2 | T568A et T568B |
| ISO/CEI 11801 | Affectation conducteur/paire à 8 positions (1-2/3-6/4-5/7-8) |
| Identification des paires | Paire1= Bleu/Blanc Paire2= Orange/Blanc Paire3= Vert/Blanc Paire4= Marron/Blanc |
| Constructeur de cordages | 4 paires, 7 brins, 26 AWG, UTP |
| Type de câble de cordage | Câble de raccordement FTP Cat.5e |
| Diamètre extérieur du câble | 5,3 mm ± 0,2 mm |
| Type de fiche | Prise modulaire blindée RJ45 8P8C |
| Boîtier de prise | Polycarbonate ignifuge répertorié UL 94V-0/1/2 |
| Lames IDC | bronze phosphoreux, placage or de plus de 100 μin de nickel dans la zone de contact |
