| Modèle: | WB-SAxxxx97B |
| Lieu d'origine : | Ningbo,Chine (continentale) |
| Nom de la marque : | Télécommunications Web |
| Certificat: | CE, OIN, RoHS, SGS, PORTÉE |
| Matériels: | Acier laminé à froid SPCC ou acier EG |
| Chargement statique : | 1200KGS |
| Épaisseur: | Profil de montage : 2,0 mm, autres 1,2 ~ 1,5 mm |
| Peinture: | Glaçage ou rides |
| Structure: | Emballage assemblé ou plat |
| WB-SA602297B: | |
|---|---|
| WB-SA603297B: | |
| WB-SA604297B: | |
| Quantité: | |
WB-SAxxxx97B
Webitelecomms
Caractéristiques du modèle SA
Sur le terrain, les RACKS DE SERVEURS sont communément appelés armoires d'équipement passives, notamment les armoires insonorisées, les racks de batteries, les racks d'alimentation, les racks principaux, etc.
Ces racks peuvent être conçus pour être entièrement assemblés et installés avant la livraison, ou ils peuvent être assemblés manuellement par votre équipe.

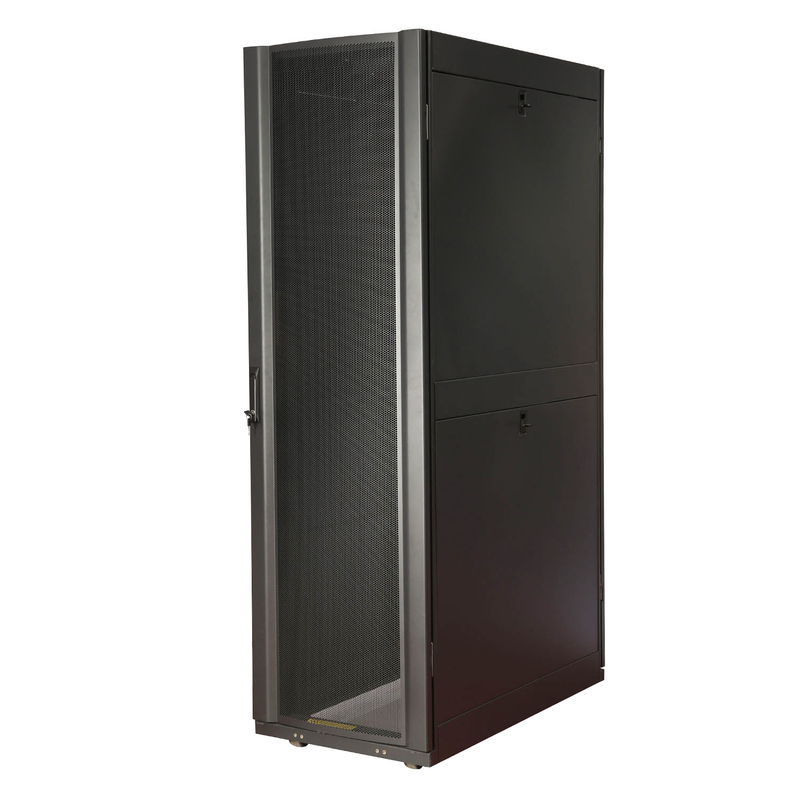

L'armoire WB-SA-xxxx97B est un boîtier standardisé spécialement conçu pour le montage de serveurs, consoles et autres dispositifs de transmission de données.
Il est compatible avec les équipements montables en rack 19' et dispose d'une structure robuste capable de supporter des équipements informatiques pesant jusqu'à 1200KG.
Le rack dispose également d'une grande zone de tirage, offrant plus de 4 500 cm² d'espace de ventilation pour un rack de taille 42U.
Il atteint un taux de ventilation efficace de 60 %.
L'armoire comprend un angle de montage dimensionné pour une installation facile.
De plus, il est livré avec 24 vis pour un assemblage rapide et pratique du corps.

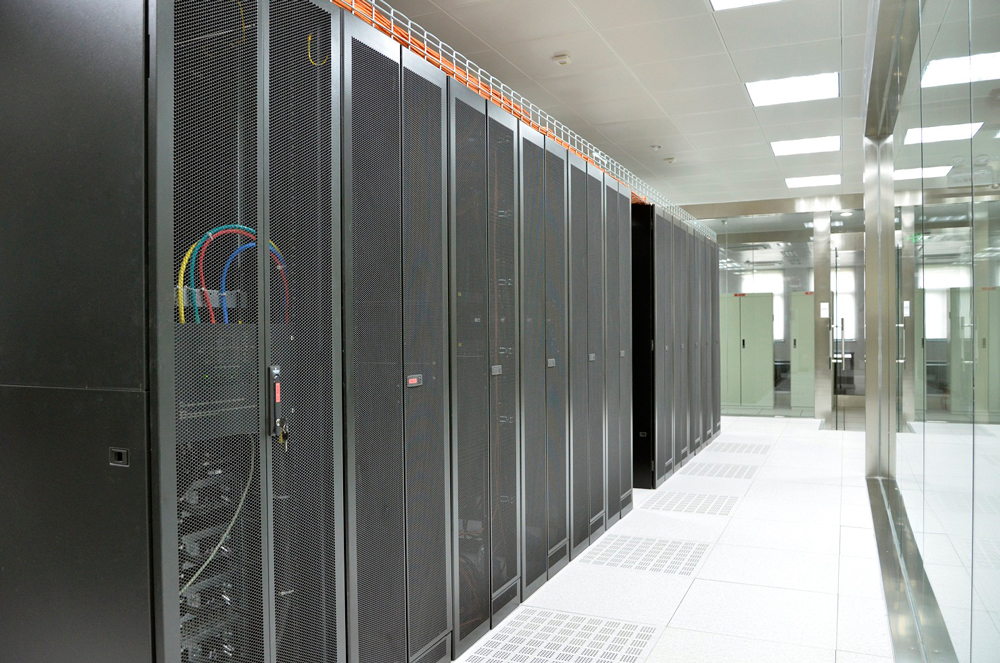

Ce rack est généralement utilisé à des fins de confinement de rack DATA CENTER.
Portes d'armoires
La façade est une porte perforée hexagonale en arc, construite avec une serrure à poignée pivotante.
Portes arrières doubles perforées avec serrure 2 points.
Chaque panneau latéral a été divisé en 2 parties, serrure en option.
Accessoires de rack par défaut
Son plateau AC Fan, équipé de 2 ~ 6 ventilateurs selon la profondeur du meuble.
4 rails de montage 19' réglables en position intégrés.
4 roues robustes et pieds réglables sont inclus.
Il y a 2 chemins de câbles verticaux situés sur la face avant du rack.
Pour garantir la sécurité, chaque côté du rack est correctement mis à la terre.
Le rack est livré avec 20 jeux de vis en cage M6 supplémentaires.
Pour les racks d'une largeur de 800 mm, 4 rails de montage « un corps » et des gestions de câbles verticales sont inclus pour optimiser l'utilisation de l'espace et l'organisation des câbles.
Entrée de câble
Haut - 4×30mm arrondis avec revêtement en caoutchouc, 2~6 rectangle avec bande sériée
Fond - 4 × 30 mm arrondi avec couvercle en caoutchouc, 4 × panneau d'entrée de câblage
Je peux en demander plus...
Emballer
L'emballage démonté permet d'économiser 60 % de volume et permet un stockage pratique.
Boîte en carton neutre Webitelecoms emballée
Palette en contreplaqué pour les options
Suggestions de tailles
Largeur : 600 750 800 mm
Profondeur : 670,870,1070,1270 mm
Hauteur : 12U, 17U, 22U, 27U, 32U, 37U, 42U, 47U
Une taille personnalisée est disponible
Norme et matériaux :
Se conformer à
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92 et norme ETSI.
Finition de surface: Dégraissage, décapage acide, prévention de la rouille et parkerisation, nettoyage à l'eau pure, revêtement en poudre d'électricité statique
Matériels: Acier laminé à froid SPCC ou acier EG
Épaisseur:Profil de montage : 2,0 mm, autres : 1,20 mm à 1,50 mm
Capacité portante de l'armoire: 1200KG Max.
Diplôme IP: IP-20 en intérieur uniquement
Couleur du corps:RAL9004 (noir); RAL7035 (gris), etc.
NON. | Article | 600 W | 800 W | Matériels | Traitement | Note |
1 | Cadre | 2 | 2 | Acier SPCC de 1,5 mm | Enduit de poudre | |
2 | Porte d'entrée | 1 | 1 | Acier SPCC de 1,2 mm | Enduit de poudre | |
3 | Panneaux latéraux | 4 | 4 | Acier SPCC de 1,2 mm | Enduit de poudre | Amovible |
4 | Porte arrière | 2 | 2 | Acier SPCC de 1,2 mm | Enduit de poudre | |
5 | Verrouillage | 2 | 2 | Alliage de zinc | - | Serrure à poignée |
6 | Capot supérieur | 1 | 1 | Acier SPCC de 1,2 mm | Enduit de poudre | |
7 | Plateau de ventilation | 1 | 1 | Acier SPCC de 1,2 mm | Enduit de poudre | |
8 | Ac ventilateur | 2/4 | 2/4 | 12038 ventilateur CA | - | D>800,4 pièces |
9 | Loquet à ouverture rapide | 8 | 8 | ABS | - | |
10 | Cordon d'alimentation du ventilateur | 1 | 1 | Cordon PVC avec fiche | - | L=1,5 à 2,0M |
11 | Panneau inférieur | 1 | 1 | Acier SPCC de 1,5 mm | Enduit de poudre | |
12 | Angle de montage | 6 | 6 | Acier SPCC de 1,5 mm | Enduit de poudre | H≤27U, 4 pièces |
13 | Profil de montage | 4 | 4 | Acier SPCC de 2,0 mm | Enduit de poudre | Zingué |
14 | Chemin de câbles | 2 | 2 | Acier SPCC de 1,2 mm | Enduit de poudre | |
15 | Roulettes | 4 | 4 | PU, acier | Enduit de poudre | 2 avec frein |
16 | M12 pieds | 4 | 4 | Acier | Laiton plaqué | |
17 | Vis M6 supplémentaires | 20 | 20 | Acier Mn56 | Zingué |
Liste des tailles habituelles
| Modèle Nombre | L x P x H | U | Modèle Nombre | L x P x H | U |
| WB-SA-662297B | 600×670×1081 mm | 22U | WB-SA-604297B | 600×1070×1970 mm | 42U |
| WB-SA-682297B | 600×870×1081 mm | 22U | WB-SA-884297B | 800×870×1970 mm | 42U |
| WB-SA-602297B | 600×1070×1081 mm | 22U | WB-SA-804297B | 800×1070×1970 mm | 42U |
| WB-SA-663797B | 600×670×1748 mm | 37U | WB-SA-8A4297B | 800×1170×1970 mm | 42U |
| WB-SA-683797B | 600×870×1748 mm | 37U | WB-SA-604797B | 600×1070×2192 mm | 47U |
| WB-SA-603797B | 600×1070×1748 mm | 37U | WB-SA-684797B | 600×870×2192 mm | 47U |
| WB-SA-664297B | 600×670×1970 mm | 42U | WB-SA-884797B | 800x870x2192 mm | 47U |
| WB-SA-684297B | 600×870×1970 mm | 42U | WB-SA-804797B | 800x1070x2192 mm | 47U |
Proposer du matériel habituel
· Équipement de télécommunication
· Vidéosurveillance
· Sécurité et diffusion
· Équipement actif
· CENTRE DE DONNÉES
