| Modèle: | WB-SAxxxxMMB |
| Lieu d'origine : | Ningbo |
| Nom de la marque : | Télécommunications Web |
| Certificat: | CE, OIN, RoHs, SGS, PORTÉE |
| Structure: | Modèle robuste |
| Chargement statique : | 1200KGS |
| Épaisseur: | Profil de montage : 2,0 mm, autres 1,2 ~ 1,5 mm |
| Matériel: | Acier laminé à froid SPCC |
| Installation: | Emballage assemblé ou plat |
| Surface: | Glaçage ou brillant |
| Couleur: | Noir / Gris / Blanc |
| 2 niveaux 42U: | |
|---|---|
| 3 niveaux 42U: | |
| 4 niveaux 42U: | |
| Quantité: | |
WB-SAxxxxMMB
Webitelecomms
Aperçu

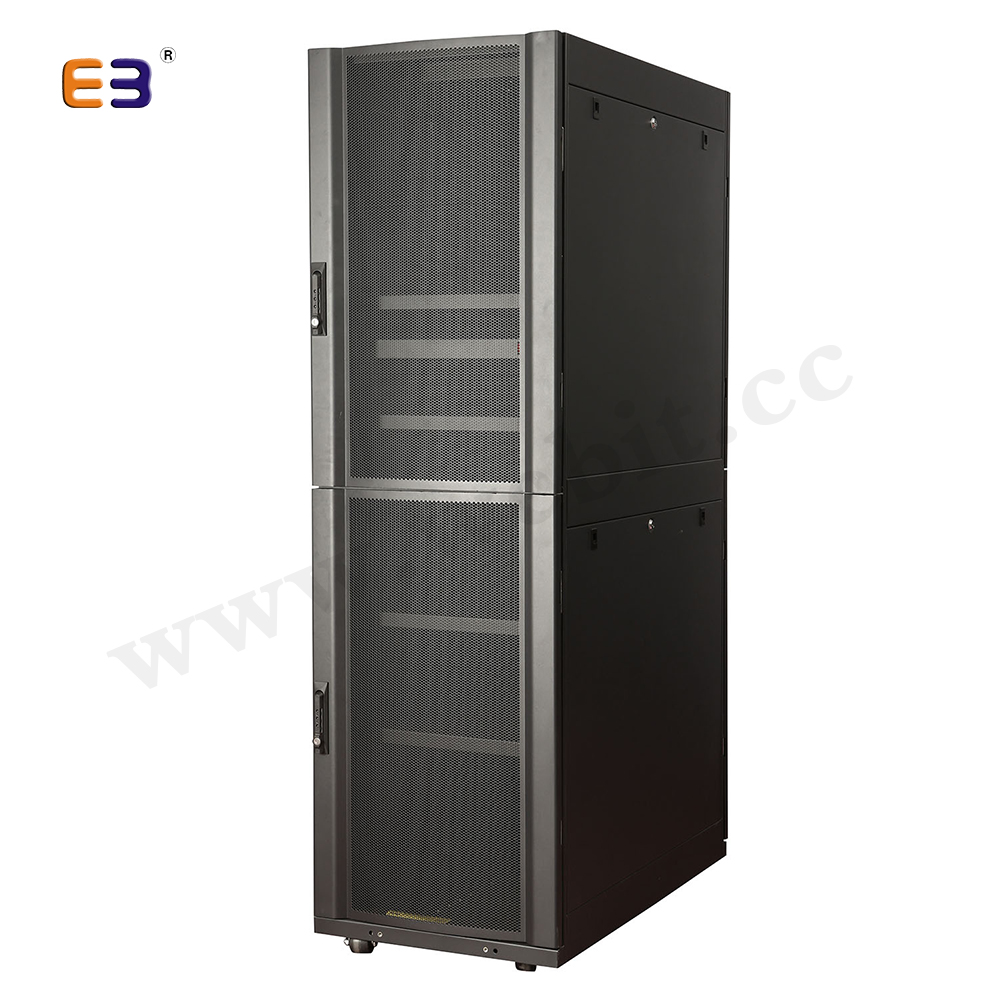

L'armoire rack de colocalisation Webitelecoms WB-SAxxxxMMB est une solution d'installation rack 19'ou 21' construite avec plusieurs pièces. Présenté pour répondre à la demande de différents appareils informatiques à un coût abordable. Ce boîtier monté en rack est conçu pour restreindre l'accès à différentes sections de vos appareils informatiques.
●Habituellement, la salle du cadre se divise en plusieurs compartiments via un séparateur d'armoire (1,5U occupé), en conséquence le panneau latéral de l'armoire est divisé en morceaux selon les demandes.
Caractéristiques
Hauteur disponible : jusqu'à 60U à Max.
Largeur disponible : 600/750/800
Dpeth disponible : 670/870/1070/1270
Conforme à l'application du système de confinement
Portes perforées ventilées en arc avec système de serrure à poignée combinée
Grande zone de tirage : plus de 4 500 cm² de zone de tirage pour une hauteur de 42U.
La structure robuste répond à Max. Capacité de charge de 1200 kg.
Angle de montage mis à l'échelle
Entrée de câble brossée en option
Caractéristiques
Une description détaillée de la configuration technique de l'armoire.
| Catégorie | Détails des spécifications |
| Structure et sécurité | Porte d'entrée : Porte perforée en arc de cercle à plusieurs sections, chacune avec serrure à poignée combinée. |
| Porte arrière : Porte perforée à quatre panneaux divisés avec serrure centrale codée à 2 points. | |
| Panneaux latéraux : conception divisée en deux parties (verrouillage en option disponible). | |
| Cadre interne | 4 x rails de montage 19' réglables en position (norme ANSI/EIA). |
| Capacité de charge : 1200 kg de chargement statique. | |
| Refroidissement | AC Fan-Tray, configurable avec 2 à 6 ventilateurs (dépend de la profondeur du rack). |
| Gestion du câble | Côté : 2 x chemins de câbles verticaux (avant). |
| Haut et bas : 4 trous Ø30 mm, 2 à 6 ouvertures rectangulaires | |
| Largeur 800 : une paire de gestionnaires de câbles verticaux | |
| Mise à la terre : boulon de mise à la terre dédié sur chaque panneau latéral. | |
| Mobilité et mise à niveau | Roulettes pivotantes robustes (2 avec freins). |
| Pieds de nivellement réglables. | |
| Matériels | Acier laminé à froid SPCC, acier EG en option. |
| Indice IP | Application intérieure IP20 |
| Matériel | Comprend 20 jeux d'écrous cage M6 supplémentaires pour le montage de l'équipement. |
| Options de structure | Knock-Down (KD) : permet d'économiser jusqu'à 60 % du volume d'expédition. |
| Options d'emballage | Palette en contreplaqué suggérée pour l'expédition LCL. |
| Dimensions typiques | Largeur : 600 750 800 mm |
| Profondeur : 670,870,1070,1270 mm | |
| Hauteur : 12U, 18U, 22U, 27U, 32U, 37U, 42U, 47U, 50U, 52U, 55U, 60U |
Norme et matériel :
Conforme à la norme ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92 et à la norme ETSI.
Couleur du corps : RAL9004 (noir) ; RAL7035 (gris), etc.
Y compris les composants
NON. | Article | 600 W | 800 W | Matériels | Traitement | Note |
1 | Cadre | 2 | 2 | Acier SPCC de 1,5 mm | Enduit de poudre | |
2 | Porte d'entrée | 2 | 2 | Acier SPCC de 1,2 mm | Enduit de poudre | Échantillon à 2 niveaux |
3 | Panneau latéral | 4 | 4 | Acier SPCC de 1,2 mm | Enduit de poudre | Amovible |
4 | Porte arrière | 4 | 4 | Acier SPCC de 1,2 mm | Enduit de poudre | |
5 | Verrouillage par code | 4 | 4 | Alliage de zinc | Enduit de poudre | Poignée |
| 6 | Serrure à came | 4 | 4 | Alliage de zinc | - | |
7 | Panneau de toit | 1 | 1 | Acier SPCC de 1,2 mm | Enduit de poudre | |
8 | Plateau de ventilateur | 1 | 1 | Acier SPCC de 1,2 mm | Enduit de poudre | |
9 | Ventilateur à manchon AC | 2/4/6 | 2/4/6 | Ventilateur AC 12038 | - | D>800,4 pièces |
10 | Cordon d'alimentation du ventilateur | 1 | 1 | Cordon de 1,5 mètre de longueur | - | |
11 | Loquet à ouverture rapide | 8 | 8 | ABS | Injection plastique | |
12 | Panneau inférieur | 1 | 1 | Acier SPCC de 1,5 mm | Enduit de poudre | |
13 | Angle de montage | 6 | 6 | Acier SPCC de 1,5 mm | Enduit de poudre | H≤27U, 4 pièces |
14 | Profil de montage | 4 | 4 | Acier SPCC de 2,0 mm | Enduit de poudre | |
15 | Roulettes | 4 | 4 | Roues en caoutchouc | - | 2 W. frein |
16 | M12 pieds | 4 | 4 | Acier | Laiton plaqué | |
17 | Vis supplémentaires | 20 | 20 | Acier 56Mn | Galvanisé |
Tailles de base
* au-dessus de la taille mesurée sans roulette
Comparaison du modèle Webit
| Image |  |  |  |  |

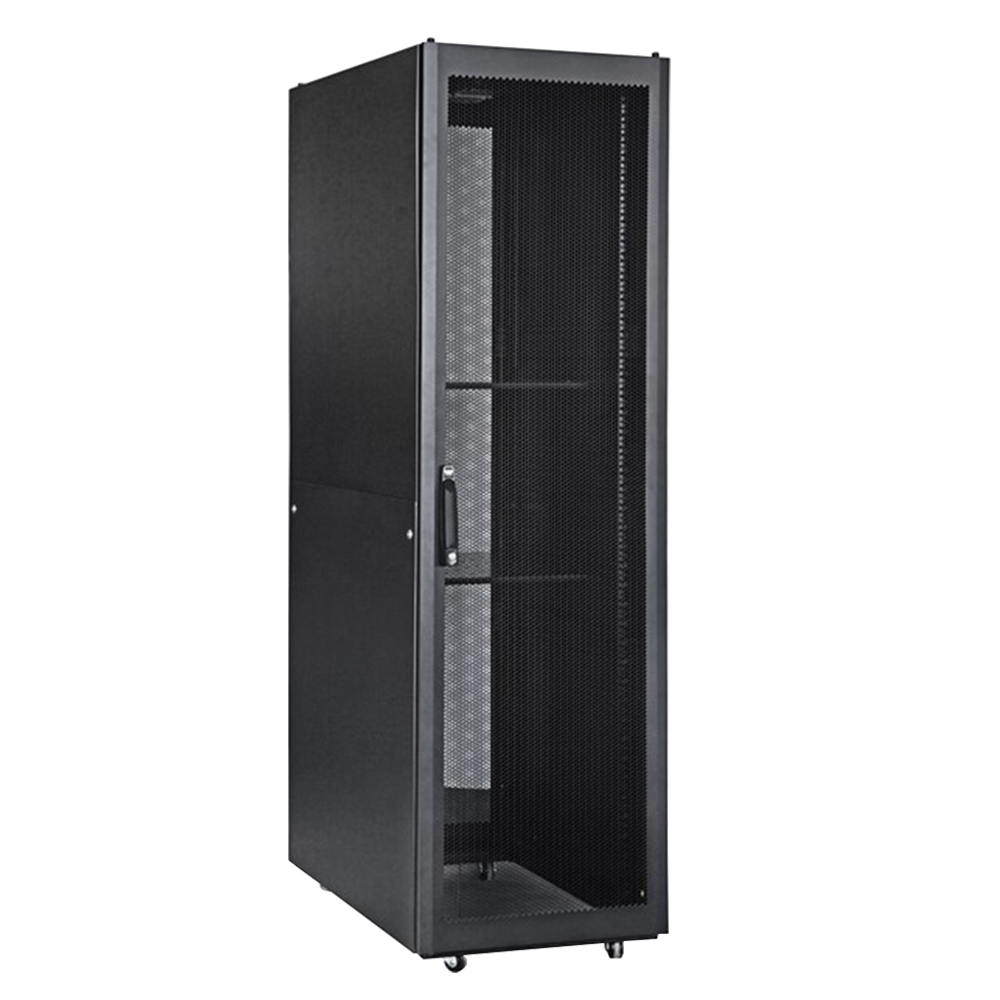

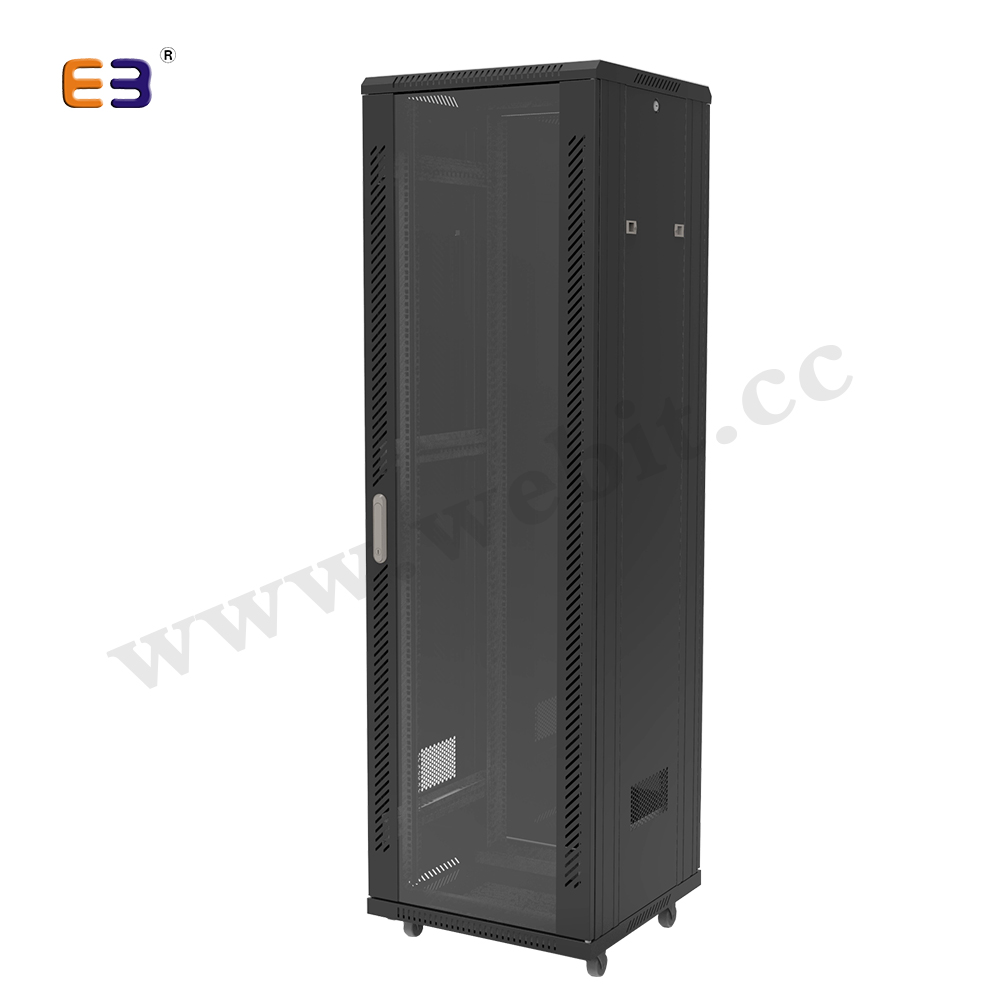

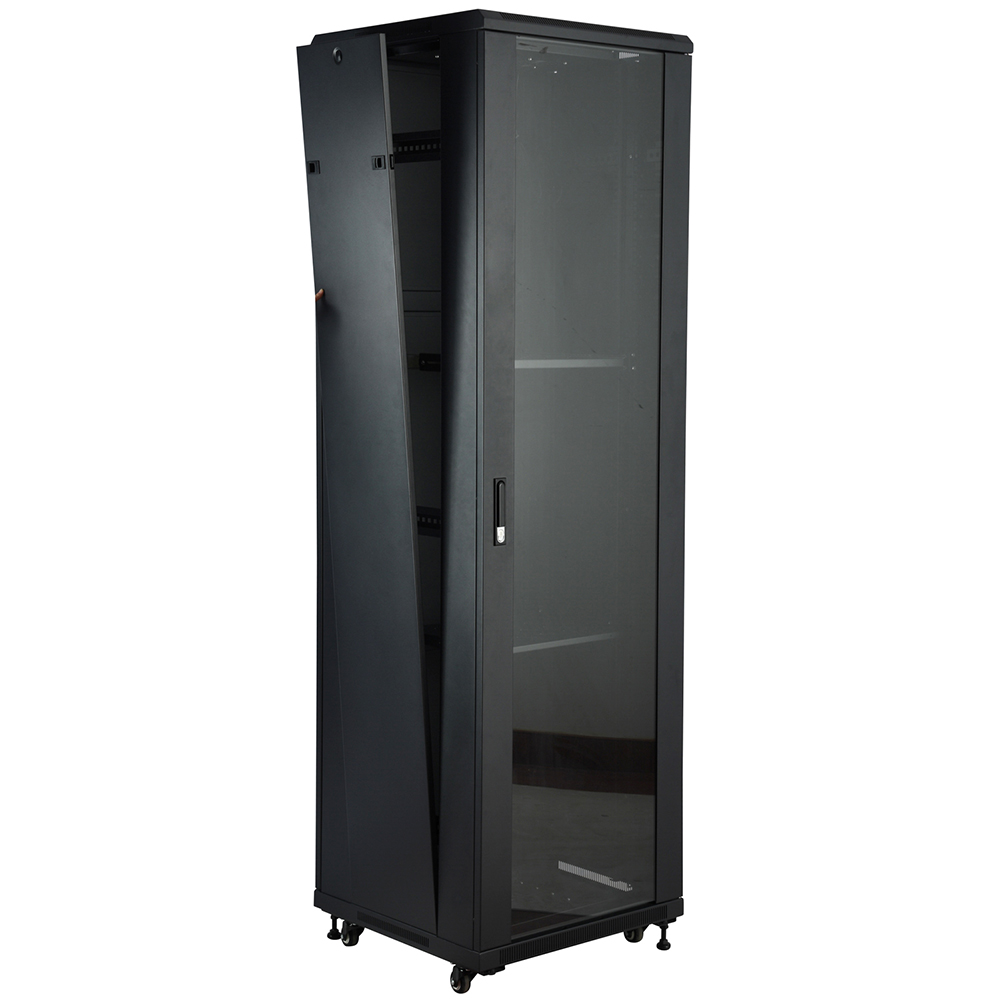

| Modèle | Modèle SA | modèle 9F | Modèle CN | Modèle EZ |
| Coût | 100 à 500 $ | 90 ~ 400 $ | 85$~300 | 80$~260 |
| Capacité de chargement | 1200KG | 1000KG | 800KG | 600KG |
| Avantage | Plusieurs salles de sécurité | Structure robuste | Conception durable | Coût bon marché |
| Marque conforme | Dell, HP, APC, Cisco, etc. | Dell, HP, APC, Cisco, etc. | Dell, HP, APC, Cisco, etc. | Dell, HP, APC, Cisco, etc. |
| Sécurité | Haut | Haut | Milieu | Milieu |
| Taille de vente chaude | 750*1070 42U | 800*1000 42U | 600*600 42U | 600*600 42U |
| Emballer | KD ou Assembler | KD ou Assembler | KD ou Assembler | KD ou Assembler |
| Application | Serveurs | Serveurs | Câblage de données | Routeurs, commutateurs |
√ Besoin d'un coût actualisé ou d'une assistance ? Contactez notre équipe technico-commerciale dès aujourd’hui.
