WB-OD-D
Webitelecomms
9403200000

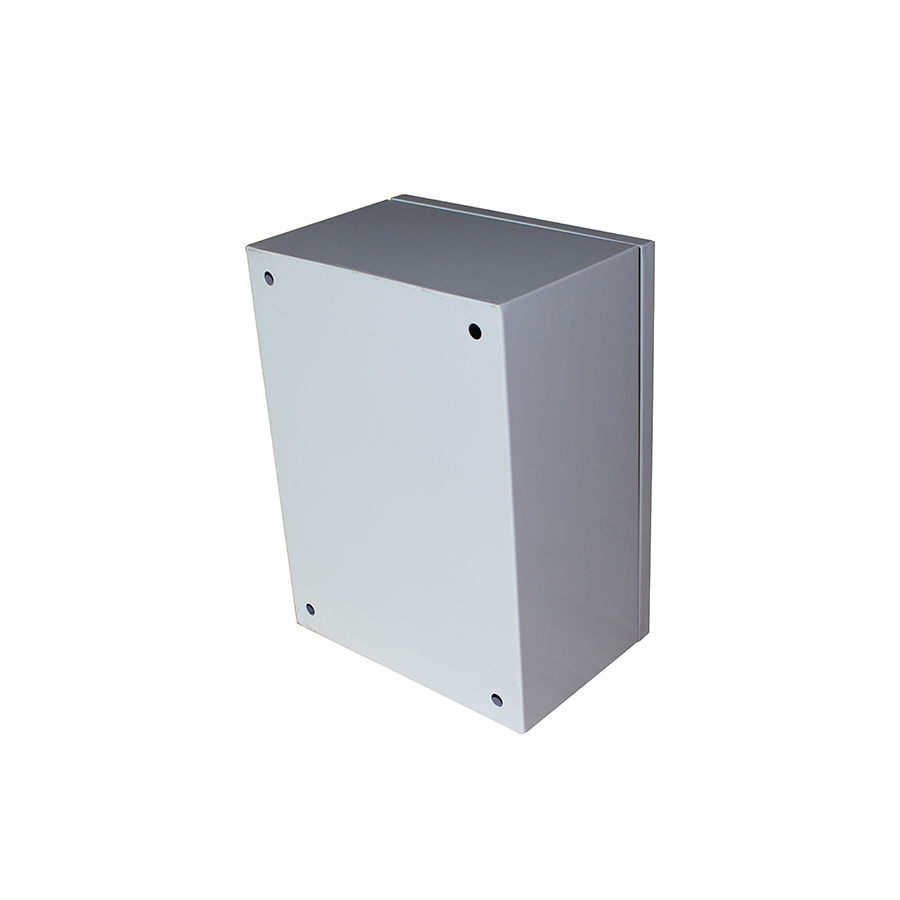

Armoire murale extérieure IP66 de couleur grise
Le WB-OD-D suit le système normalisé du Code international de protection de la CEI pour les capacités de mesure.
Le code IP reflète le degré de protection sous la forme « IP » suivi de deux chiffres ;
le premier chiffre indique dans quelle mesure les enceintes sont protégées contre les particules/poussières et la protection des autres contre les dangers enfermés.
Le deuxième chiffre indique le degré de protection contre l'eau.
Nous proposons des boîtiers IP66 qui offrent une protection complète contre les particules/poussières et un contrôle strict de la protection contre l'eau. Parce que tous nos abris respectent strictement les normes, vous pouvez vous attendre à des abris extérieurs de premier ordre et à des prix compétitifs.
IP66= Caractéristiques des coffrets :
Protection complète contre la poussière, l'huile et autres matériaux non corrosifs
Protection complète contre tout contact avec l'équipement fermé
L'eau projetée en jets puissants (buse de 12,5 mm) contre l'enceinte depuis n'importe quelle direction ne doit avoir aucun effet nocif.
Disponible en version murale, autoportante, en auge et sur poteau télégraphique
Des services de sérigraphie de logo, d'anodisation ou de gravure sont disponibles
Personnalisé avec découpes, isolation, charnières, loquets ou serrures
Nos boîtiers résistants aux intempéries offrent la solution aux produits destinés aux environnements industriels présentant des exigences élevées en matière de sécurité, de durabilité, de fiabilité et de réduction des coûts pour l'utilisateur final.
• Sécurité - testé et approuvé par des laboratoires d'essais tiers.
• Durabilité - Les matériaux utilisés confèrent une grande durabilité dans des conditions et environnements difficiles.
• Fiabilité - des contacts de haute qualité assurent la fiabilité. (IP66)
• Économie de coûts - conçu pour une installation rapide et facile.
• Construction - Le corps et la porte/couvercle sont formés d'acier laminé à froid de calibre 16 ou 18. (1,0/1,2 mm)

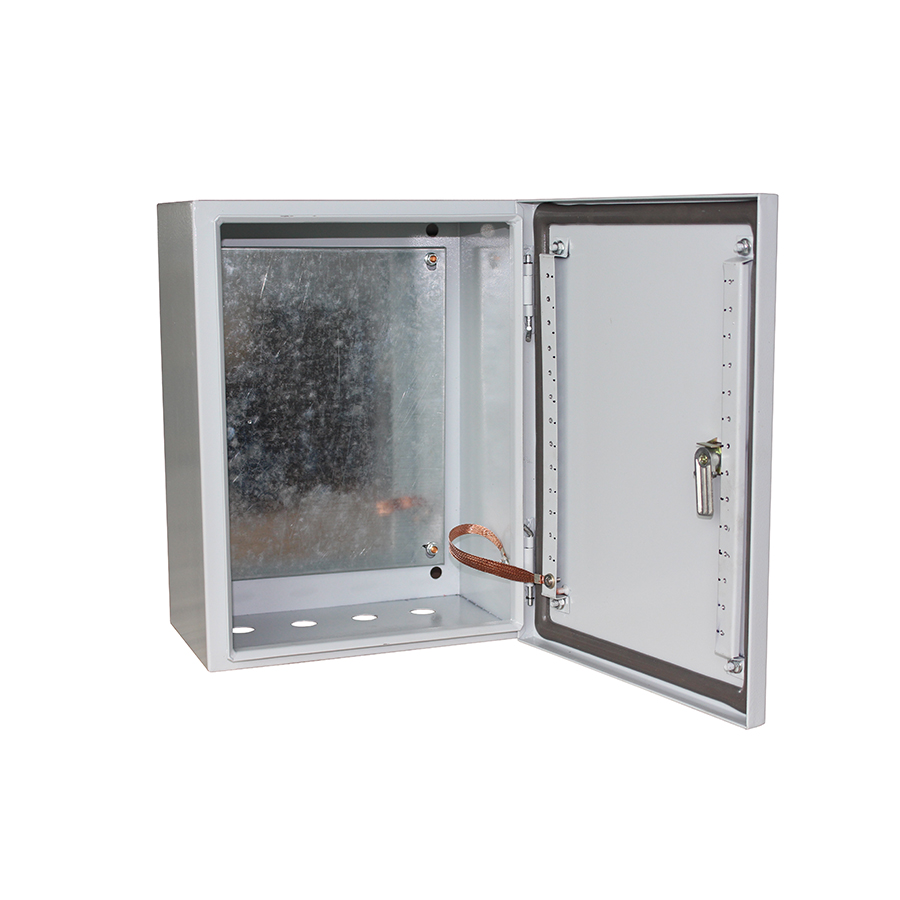

- avec porte intérieure amovible en tôle d'acier, réglable en profondeur
- Le panneau intérieur amovible est formé de tôle galvanisée de calibre 14 ou 16
- Matériel de mise à la terre et de montage sur panneau fourni.
Caractéristiques

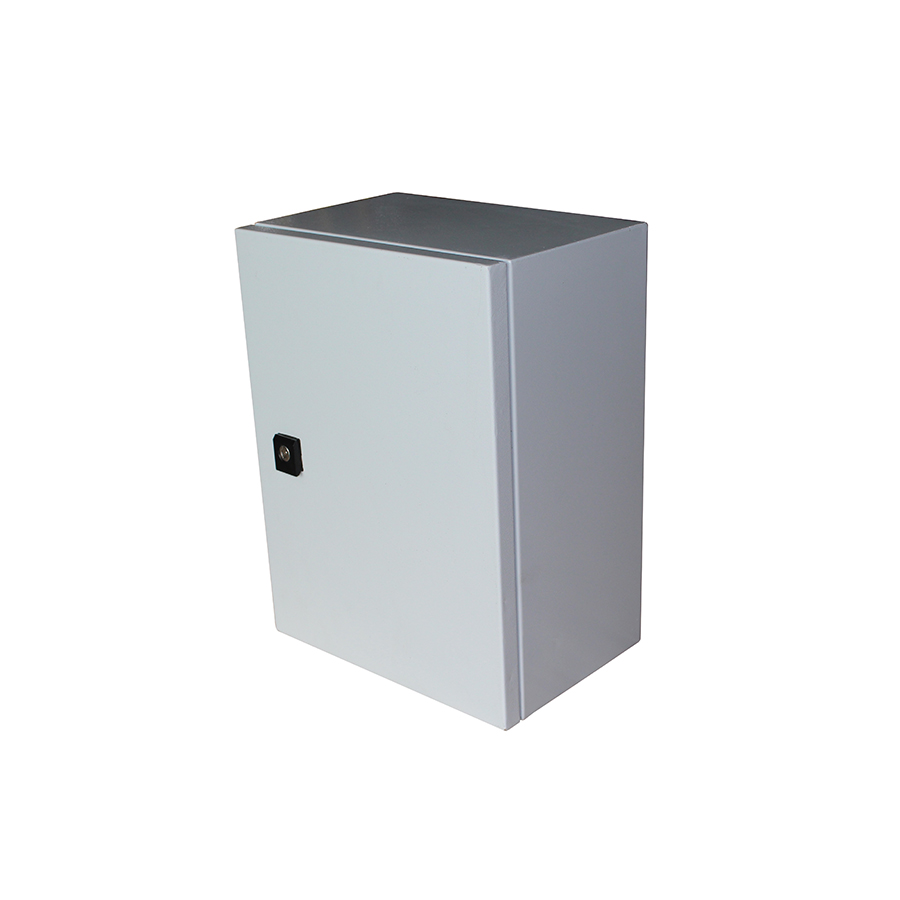

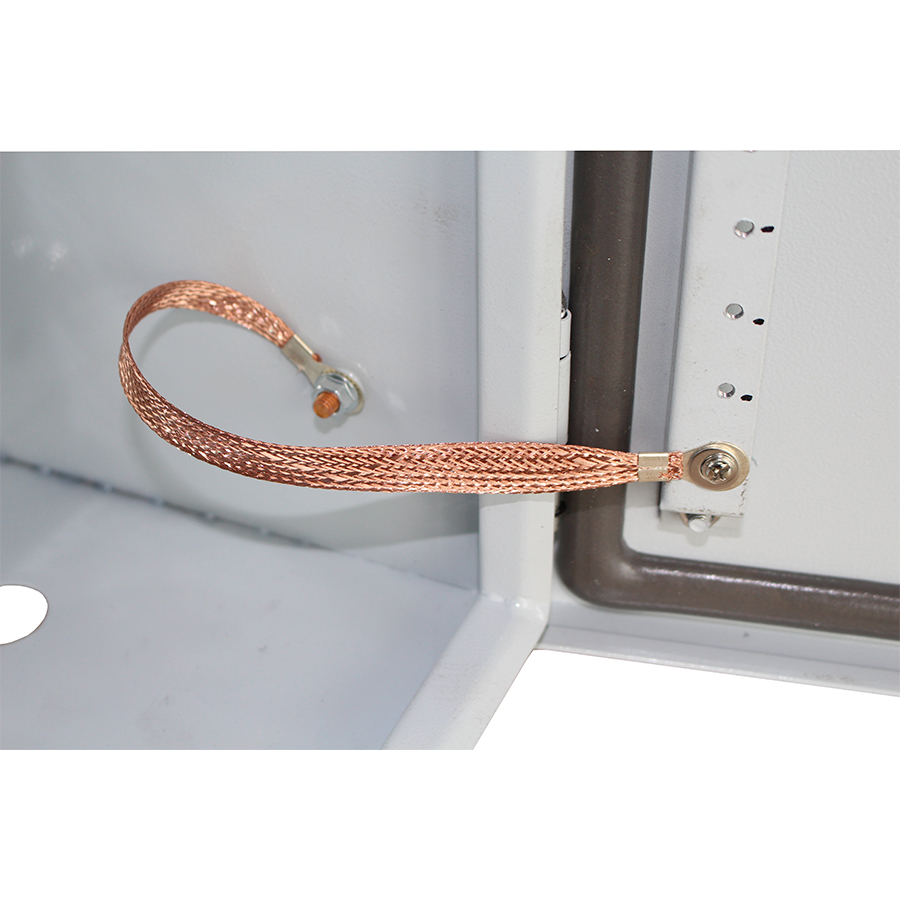

- Porte entièrement métallique verrouillable avec barre de mise à la terre - serrure étanche
- corps de charpente à souder
- Panneau de montage galvanisé/revêtu de poudre pour l'installation de l'appareil
- Conception de montage mural arrière (avec boulons d'ancrage), utilisant une colle imperméabilisante pour le scellement
- Entrée de câble par le bas, étanchéité par bride métallique
- Varie les spécifications en fonction des exigences particulières des clients
- le périphérique est facultatif [système d'éclairage, détecteur de fumée, capteur de température, etc.
Taille de l'échantillon de 300 x 200 x 400 mm, la taille personnalisée est acceptable pour le traitement OEM
Largeur : 300 mm
Profondeur: 200 millimètres
Hauteur : 400 mm
Norme et matièrel:
Se conformer à
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92 et norme ETSI.
Finition de surface: Dégraissage, décapage acide, prévention de la rouille et parkerisation, nettoyage à l'eau pure, revêtement en poudre d'électricité statique
Matériel: Acier laminé à froid SPCC ou tôle zinguée ou acier inoxydable
Épaisseur:Panneau de montage :2,0 mm, autres : 1,20 mm
Diplôme IP: IP-66 ou IP65
Couleur du corps: RAL7035 (les autres) ou personnalisé
Conditions environnementales :
Température: -40°C ~+ 60°C
Humidité relative : ≤95% (à 40°C)
Pression atmosphérique : 70 kPa ~ 106 kPa
Spécifications techniques :
-Le degré de protection atteint IP66.
-Fonctionne avec une longueur d'onde de 850 nm, 1310 nm et 1550 nm.
-Pressurisation entre le dispositif de terre de protection haute tension du châssis et le châssis : ≥3000V (DC) / 1 minute sans aucune panne ni contournement.
-Résistance d'isolement entre le dispositif de terre de protection haute tension du châssis et le châssis : ≥20 000M Ω/ 500V (DC).
-Chaque surface de l'armoire peut supporter une pression verticale supérieure à 980N.
-La partie la plus extérieure de la porte peut supporter une pression verticale supérieure à 200N lorsque la porte est ouverte.
-La position de fixation du câble peut supporter une force de traction axiale de 1000N, ainsi que trois fois de torsion recyclable de ±90°.
-Durabilité mécanique : Aucun dommage pour tous les connecteurs et adaptateurs après 500 temps d’accouplement.
| Matériels | Tôle galvanisée, acier SPCC |
| Épaisseur | 1,2 mm, 1,5 mm, 2,0 mm, etc. sont tous disponibles pour être conçus pour le matériau utilisé |
| Traitement | Découpe laser, poinçonnage CNC, pliage CNC, soudage, estampage, etc. |
| Traitement de surface | Peinture, peinture électrostatique plasma, galvanisation à chaud, revêtement en poudre, polissage, brossage, cataphorèse, etc. |
| Attestation | CE, ROHS, SGS, OIN, PORTÉE |
| Délai de livraison | 35 jours après le dépôt reçu |
| Fichiers disponibles | Travaux solides, CAO automatique, PDF |
| Marque | WebiTélécoms |
| IP | IP55,65&66 |
| Étanche | 0,2 MPa, 10 mm/min, 30 min, supporter la pression de l'eau 0,2 MPa ; Intensité du jet d'eau : 10 mm/min. (pendant 30 min) Aucune fuite à l'intérieur |
| Principaux clients | Domestique, Moyen-Orient, Europe du Nord, Afrique |
| Champs d'application | Utilisé pour installer un périphérique de stockage sur rail DIN, des appareils de télécommunications non 19' |
| Taper | Étanchéité totale |
| Structure | La structure peut être conçue pour satisfaire les exigences des clients |
| Résistance d'isolation | >1000MV/500VCC |
| Tension de tenue | >3000VDC/min et arc volant sans panne |
| Emballer | Emballage avec boîte en papier dur, boîte en contreplaqué, boîte en bois, boîte en bois de fumigation scellée sans insectes, Emballage neutre, papier bulle à l'intérieur de l'emballage, PE, carton EPE, palette, etc. Et toutes nos formes d'emballage sont sur demande du client |
| Fabrication sous contrat | Service OEM, service de conception, étiquette d'acheteur offerte |
| Rév. Arrêt temp. de climatisation, ventilateur/chauffage | Toute la température. pourrait être conçu pour satisfaire les exigences des clients |
| Méthode d'installation | Installation complète du module (pose aérienne, pose de tuyaux, enfouissement direct) |
# Liste des tailles
| Numéro d'article | Large (MM) | Profond (MM) | Élevé (MM) |
| WB-OD-D 323 | 300 | 200 | 300 |
| WB-OD-D 324 | 300 | 200 | 400 |
| WB-OD-D 326 | 300 | 200 | 600 |
| WB-OD-D 423 | 400 | 200 | 300 |
| WB-OD-D 424 | 400 | 200 | 400 |
| WB-OD-D 426 | 400 | 200 | 600 |
| WB-OD-D 626 | 600 | 200 | 600 |
| WB-OD-D 628 | 600 | 200 | 800 |
| WB-OD-D xxx | personnalisé | personnalisé | personnalisé |
# Exemple de vue
CONDITIONS DE FONCTIONNEMENT
• Doit être protégé contre :
– Dommages mécaniques
– Mauvaise manipulation
– Un usage différent de celui auquel le meuble est destiné
• Une mauvaise manipulation est notamment :
– Surcharge (dépassement de la charge maximale recommandée)
– Installation d'appareils pouvant influencer négativement le fonctionnement et le fonctionnement de l'armoire ou de l'équipement installé
– Modification de la construction ou de la conception de l’armoire
• Pour garantir la charge maximale recommandée, il est nécessaire de répartir la charge de manière égale.
• Placez l'armoire sur un sol plat et ajustez les différences à l'aide des pieds réglables.
• Pour éviter la pénétration de poussière dans le cas où les câbles passent à travers certaines ouvertures de câbles, il peut être scellé avec un panneau d'obturation avec une brosse ou fixé par un cadre en plastique (les deux peuvent être achetés chez nous).
• Toutes les pièces sont fabriquées à partir de matériaux recyclables et après la mise hors service de l'armoire, elle doit être éliminée conformément aux réglementations en vigueur.
• Ce produit est entièrement conforme aux normes CE et RoHS
